384
8 Программирование: Циклы
8.6 SL-
цик
л
ы

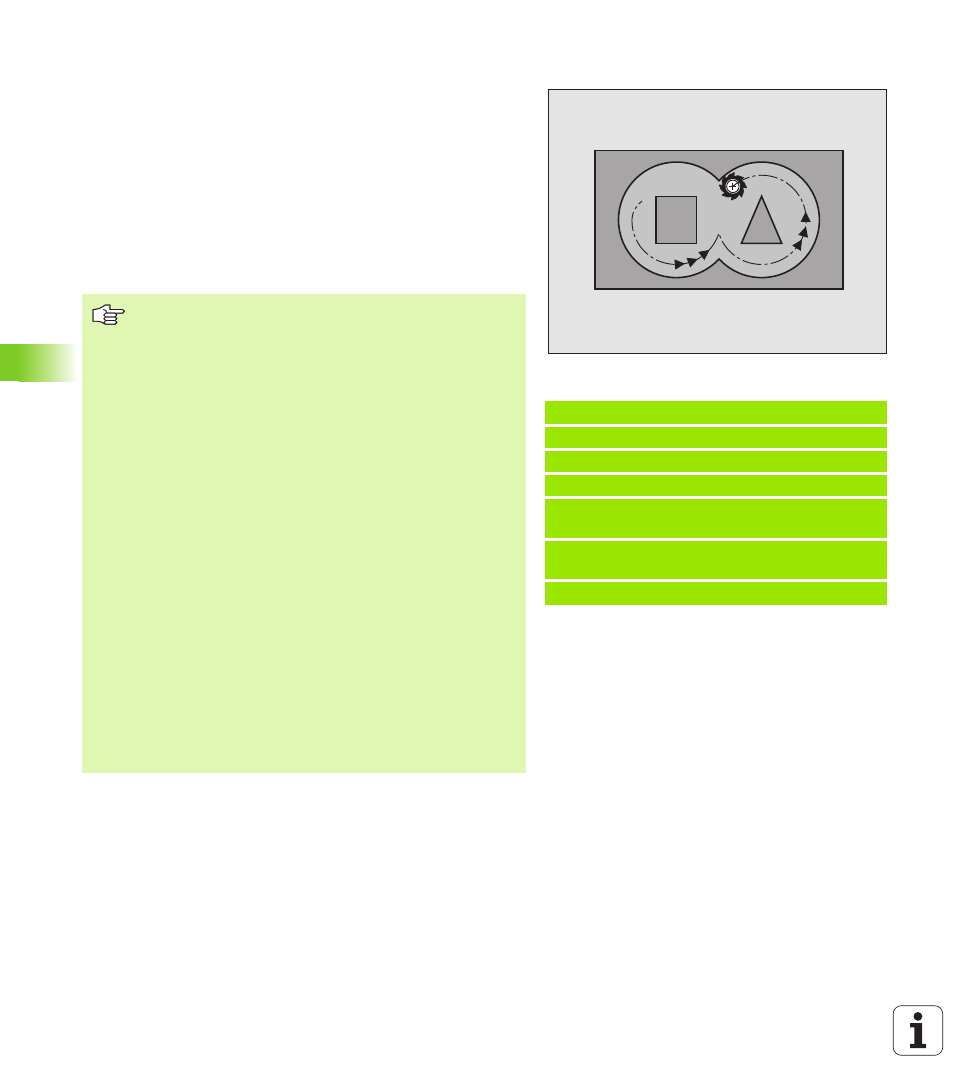

ПРОТЯГИВАНИЕ (цикл 22)
1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине подвода инструмент фрезерует контур из
внутри к наружии с рабочей подачей Q12
3 При этом контуры остравов (здесь: C/D) фрезеруются с
приближением к контуру кармана (здесь: A/B)
4 На следующем этапе УЧПУ перемещает инструмент на
следующую глубину подвода и повторяет операцию
расчищания, до момента достижения программируемой
глубины
5 Затем УЧПУ отводить инструмент на безопасную высоту
Пример: ЧУ-блоки
59 CYCL DEF 22.0 ПРОТЯГИВАНИЕ
Q10=+5
;ГЛУБИНА ПОДВОДА
Q11=100 ;ПОДАчА НА ГЛУБИНУ
Q12=350 ;ПОДАчА ПРОТЯГИВАНИЯ
Q18=1
;ИНСТРУМЕНТ
ПРЕДПРОТЯГИВАНИЯ
Q19=150 ;ПОДАчА КАчАЮЩИМ
ДВИЖЕНИЕМ
Q208=99999 ;ПОДАчА ВОЗВРАТА
C
D
A
B
Обратите внимание перед программированием
При необходимости используйте фрезу с режущим по
середине торцовым зубом (ДИН 844) или
предсверлите с помощью цикла 21.
Поведение при погружении цикла 22 определяем с
помощью параметра Q19 и в таблицы инструментов в
графах ANGLE и LCUTS:
Если Q19=0, то УЧПУ погружается принципиально
перпендикулярно, даже если дефинировался угол
погружения (ANGLE) для активного инструмента
Если дефинируем ANGLE=90°, УЧПУ погружается
перпендикулярно. В качестве подачи погружения
используется подача качающего движения Q19
Если дефинировалась подача качающего движения
Q19 в цикле 22 и ANGLE составляет от 0.1 до 89.999
в таблицы инструментов, то УЧПУ погружается с
определенным ANGLE по винтовой линии
Если подача качающего движения в цикле 22
определена и нет ANGLE в таблицы инструментов,
тогда УЧПУ выдает сообщение об ошибках
Если геометрические условия такие, что нельзя
погружаться по винтовой линии (геометрия канавки),
тогда УЧПУ пробует погружаться качающим
движением. Длина качения расчитывается тогда из
LCUTS и ANGLE (длина качения = LCUTS / tan
ANGLE)
