HEIDENHAIN iTNC 530
561
12.1
Гр
аф
и
ка

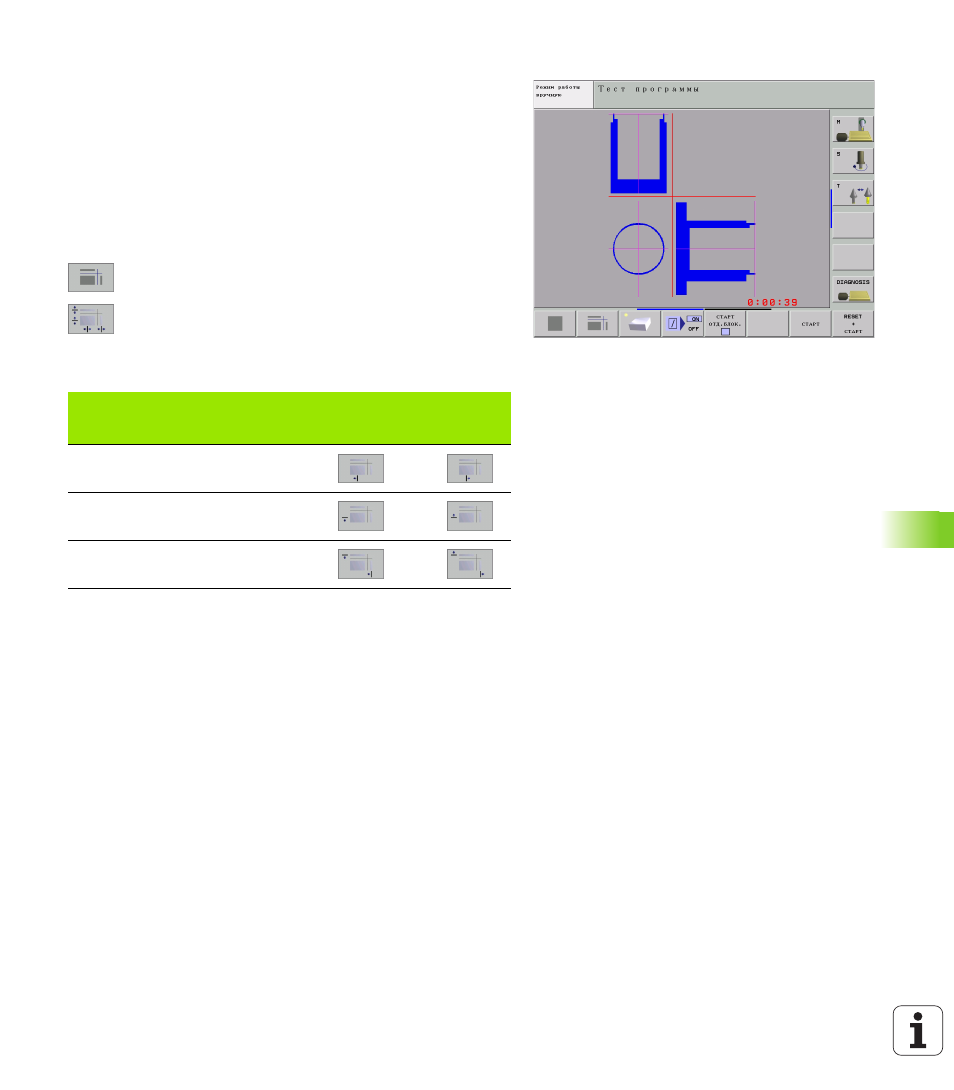

Представление в 3 плоскостях
Изображение показывает вид сверху с двумя резанями, похоже
технического чертёжа. Символ налево под графикой указывает,
соответствует ли изображение методу проекции 1 или методу
проекции 2 согласно норме ДИН 6, часть 1 (выбор через MP7310).
В случае изображения в 3 плоскостях находятся в распоряжении
функции для увеличения выреза смотри “Увеличение выреза”,
Дополнительно Вы можете переместить плоскость резания через
программируемые клавиши:
8
Выберите Sofkey для представления загатовки в 3
плоскостьях
8
Переключите линейку Softkey и выберите Softkey
выбора для плоскостей резания
8
ЧПУ указывает следующие программируемые
клавиши:
Положение плоскости резания видно во время перемещения на
экране.
Базисная настройка плоскости резания так избрана, что она
лежит на плоскости обработки в центре детали и на оси
инструментов на верхней грани детали.
Координаты линии резания
ЧПУ указывает координаты линии резания, относительно нулевой
точки обрабатываемой детали, внизу в окне графики.
Изображаются только координаты на плоскости обработки. Эту
функцию активируем с помощью параметра станка 7310.
Функция
Softkeys
(программированниые
клавиши)
Вертикальную плоскость резания
передвинуть направо или налево
Вертикальную плоскость
передвинуть вперед или назад
Горизонтальную плоскость резания
передвинуть вверх или вниз
