8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8
безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина Q201 (инкрементно): Расстояние
поверхности загатовки – дна сверления (вершина
конуса сверла)
8
Подача подвода на глубину Q206: Скорость
перемещения инструмента при сверлении в мм/
мин
8
Глубина подвода Q202 (инкрементно): Размер,
на который каждый раз инструмент подводится.
Глубина не объязательно является
многократностью глубины подвода. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
Глубина подвода и глубина равны друг другу
Глубина подвода больше глубины
8
Время пребывания на верху Q210: Время в
секундах, которое инструмент пребывает на
безопасном расстоянии, после того как УЧПУ
отвело его из отверстия для удаления стружки
8
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Колич.снимамого материала Q212
(инкрементно): Значение, на которое УЧПУ
уменьшает глубину подвода Q202 после каждого
подвода
8
Кол. ломания стружки при отводе Q213:
Количество ломаний стружки перед отводом
УЧПУ инструмента из сверления для разжима.
Для ломания стружки УЧПУ отводит инструмент
каждый раз на значение возврата Q256
8
Минимальная лубина подвода Q205
(инкрементно): Если Вы ввели количество
снимаемого материала, то УЧПУ ограничивает
подвод до введенног в Q205 значения
8
Время пребывания внизу Q211: время в
секундах, которое инструмент пробывает на дне
сверления
8
Подача отвода Q208: Скорость перемещения
инструмента при выходе из отверстия в мм/мин.
Если вводите Q208=0, то УЧПУ выходит с подачей
Q206 из отверстия
8
Отвод при ломании стружки Q256
(инкрементно): Значение, на которое УЧПУ
отводит инструмент при ломании стружки

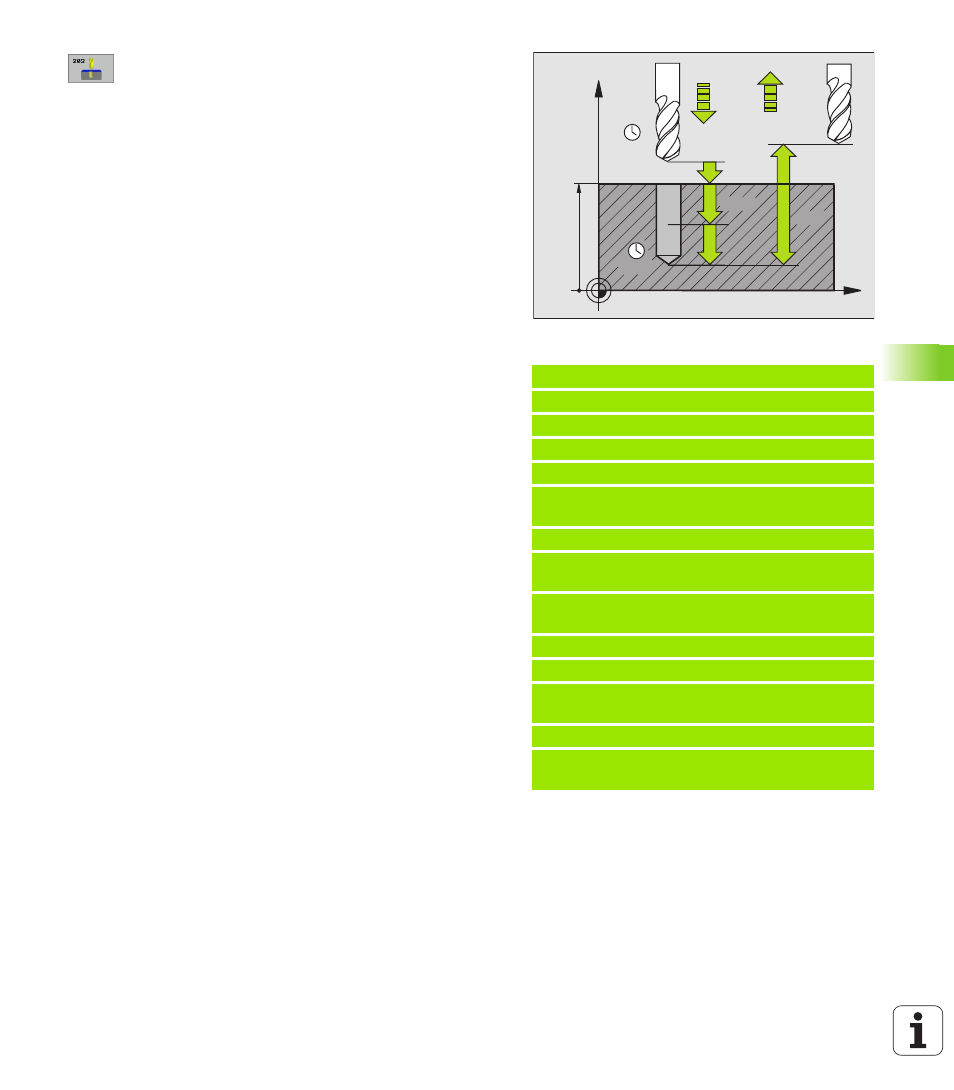

Пример: ЧУ-блоки
11 CYCL DEF 203 BOHREN
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАчА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ПОДВОДА
Q210=0
;ВРЕМЯ ПРЕБЫВАНИЯ
ВВЕРХУ
Q203=+20 ;КООРД.ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q212=0.2 ;КОЛИчЕСТВО СНИМАЕМОГО
МАТЕРИАЛА
Q213=3
;ЛОМАНИЕ СТРУЖКИ
Q205=3
;МИН. ГЛУБИНА ПОДВОДА
Q211=0.25 ;ВРЕМЯ ПРЕБЫВАНИЯ
ВНИЗУ
Q208=500 ;ПОДАчА ВОЗВРАТА
Q256=0.2 ;ВОЗВР.ПРИ ЛОМАНИИ
СТРУЖКИ
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
