8 Программирование: Циклы
8.8
Цик
л
ы
для
фрез
еров
ания
пов
ер
х
но
стей
8

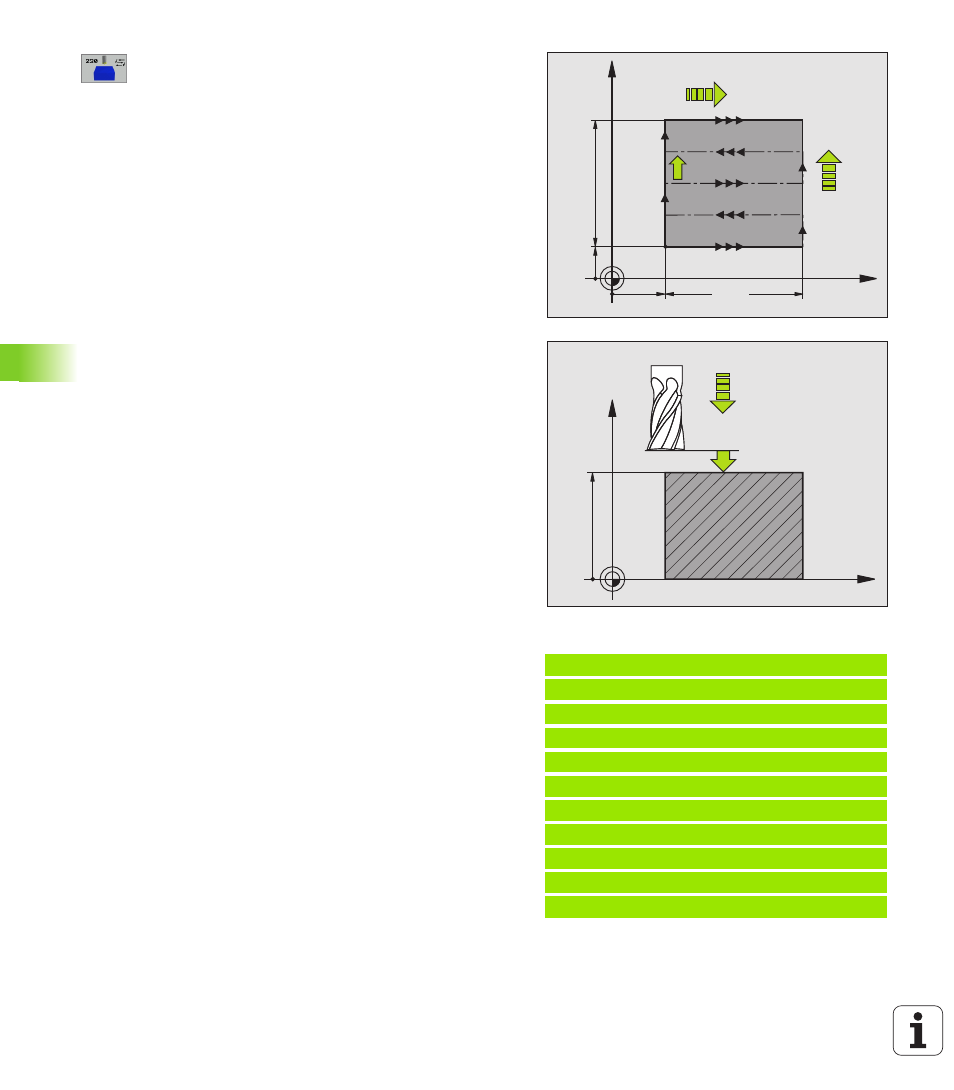

Точка старта 1-ой оси Q225 (абсолютно):
Координата мин-точки фрезерованной
поверхности на главной оси плоскости обработки
8
Точка старта 2-ой оси Q226 (абсолютно):
Координата мин-точки фрезерованной
поверхности на вспомогательной оси плоскости
обработки
8
Точка старта 3-ой оси Q227 (абсолютно): Высота
на оси шпинделя, на которой фрезеруется
поверхности
8
1. Длина бока Q218 (инкрементно): Длина
фрезерованной плоскости на главной оси
плоскости обработки, относительно точки старта
1-ой оси
8
2. Длина бока Q219 (инкрементно): Длина
фрезерованной плоскости на вспомогательной
оси плоскости обработки, относительно точки
старта 2-ой оси
8
Количество проходов Q240: Количество строк,
по которым УЧПУ должно перемещать инструмент
на ширине
8
Подача подвода на глубину Q206: Скорость
перемещения инструмента при перемещении с
безопасного расстояния на глубину фрезерования
в мм/мин
8
Подача фезерования Q207: Скорость
перемещения инструмента при сверлении в мм/
мин
8
Подача поперечно Q209: Скорость перемещения
инструмента при перемещении на следующую
строку в мм/мин; если врезаете поперечно в
материал, то Q209 ввести меньше Q207; если
перемещаете поперечно вне материала, то Q209
допускается больше Q207
8
безопасное расстояние Q200 (инкрементно):
Расстояние между вершиной инструмента и
глубиной фрезерования для позиционирования в
начале и в конце цикла
Пример: ЧУ-блоки
71 CYCL DEF 230 ФРЕЗ.ПЛОСКОСТЕЙ
Q225=+10 ;ТОчКА СТАРТА 1.ОСИ
Q226=+12 ;ТОчКА СТАРТА 2.ОСИ
Q227=+2.5 ;ТОчКА СТАРТА 3.ОСИ
Q218=150 ;1. ДЛИНА БОКА
Q219=75 ;2. ДЛИНА БОКА
Q240=25 ;КОЛИчЕСТВО ПРОХОДОВ
Q206=150 ;ПОДАчА НА ГЛУБИНУ
Q207=500 ;ПОДАчА ФРЕЗЕРОВАНИЯ
Q209=200 ;ПОДАчА ПОПЕРЕчНО
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
X
Y
Q226
Q225
Q219
Q218
Q207
Q209
N = Q240
X
Z
Q200
Q227
Q206
