Обработка небольших ступеней контура: M97
Стандартное поведение

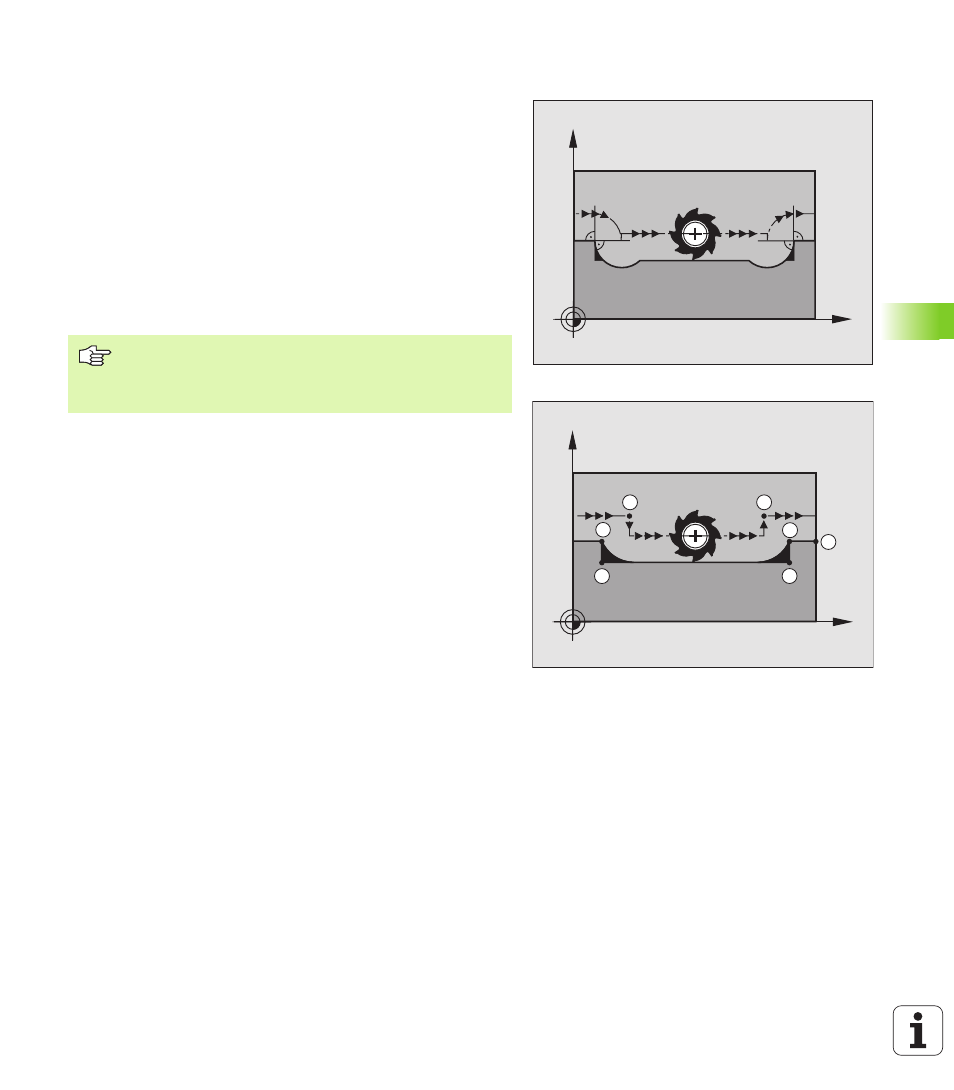

Стандартное поведение УЧПУ включает на наружном углу
переходную окружность. При очень малых ступеньках контра
инструмент повреждил бы контур из-за этого.
УЧПУ прерывает в таких местах прогон программы и выдаёт
сообщение об ошибках “Радиус инструмента слишком большой ”.
Поведение с M97
УЧПУ установливает точку пересечения траекторий для
элементов контура –как в случае внутренних углов – и
перемещает инструмент над этой точкой.
Программируете M97 в этом предложении, в котором
установлена точка внешнего угла.
Вместо M97 оператор должен использовать более
эффективную функцию M120 LA в программе (смотри
“Предрасчёт контура с коррекцией радиуса (LOOK
AHEAD): M120” на странице 248)!
