HEIDENHAIN iTNC 530
45
1.4
Индикации
со
ст
о
я
ния

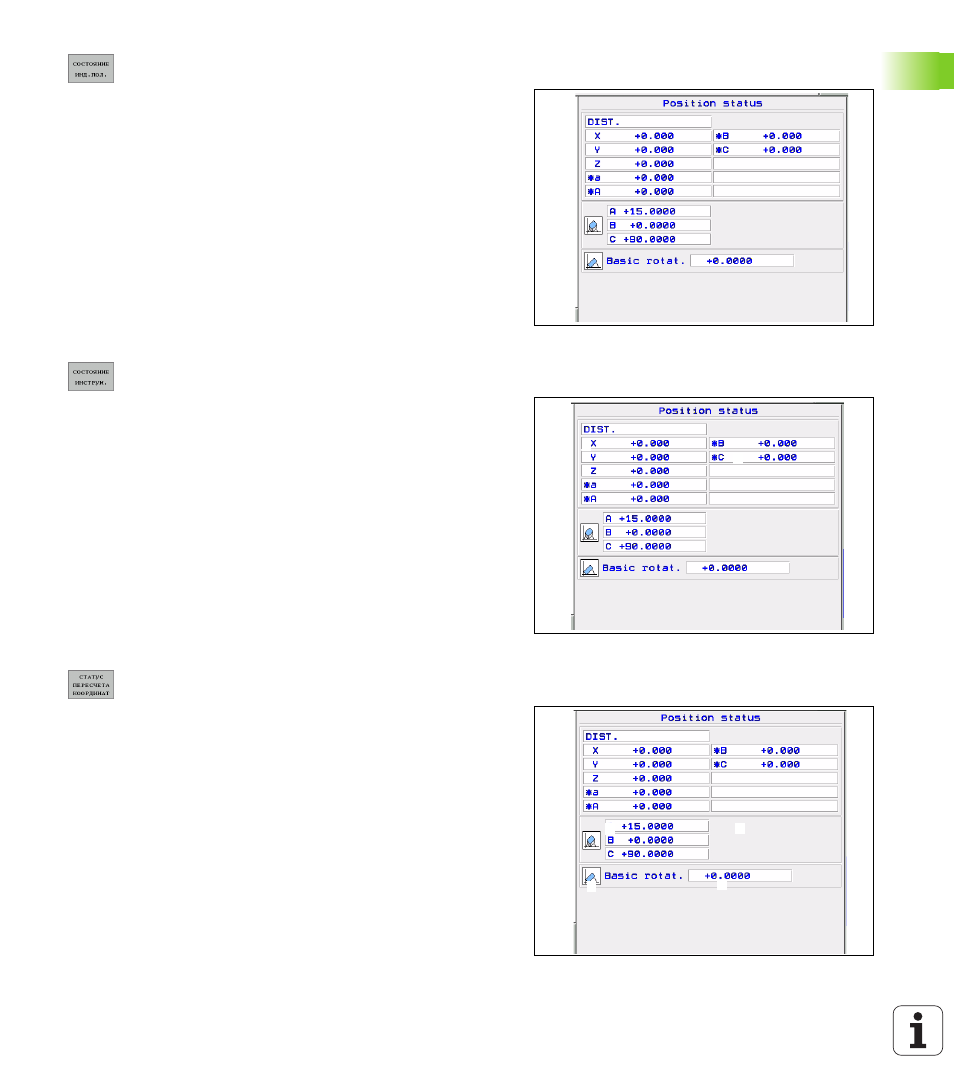

Положения и координаты
Информация о инструментах
Пересчёт координат
Смотри “Циклы для пересчёта координат” на странице 433.
4
1
3
2
1
Индикация положения
2
Вид индикации положения, нпр. Факт-положение
3
Угол наклона для плоскости обработки
4
Угол базового поворота
3
2
5
1
4
6
1
Индикация T: Номер инструмента имя инструмента
Индикация RT: Номер и имя однотипного ииструмента
2
Ось инструмента
3
Длина и радиусы инструмента
4
Припуски (значения дельта) из TOOL CALL (PGM) и из
таблицы инструментов (TAB)
5
Стойкость, максимальная стойкость (TIME 1) и максимальная
стойкость при TOOL CALL (TIME 2)
6
Индикация активного инструмента и (следующего) запасного
инструмента
6
7
5
4
3
1
2
1
Имя активной таблицы нулевых точек.
2
Активный номер нулевой точки (#), комментарий из активной
строки активного номера нулевой точки (DOC) из цикла 7
3
Aктивное смещение нулевой точки (цикл 7); УЧПУ указует
активное смещение нулевой точки на вплоть до 8 осях
4
Симметричные оси (цикл 8)
5
Активный угол поворота (цикл 10)
6
Aктивный размерный коэфицент / размерные коэфиценты
(циклы 11 / 26); УЧПУ указует активный размерный
коэфицент на плоть до 6 осях
7
Центр центрического растяжения
