HEIDENHAIN iTNC 530
197
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
у
го
льные
к
оор
динаты

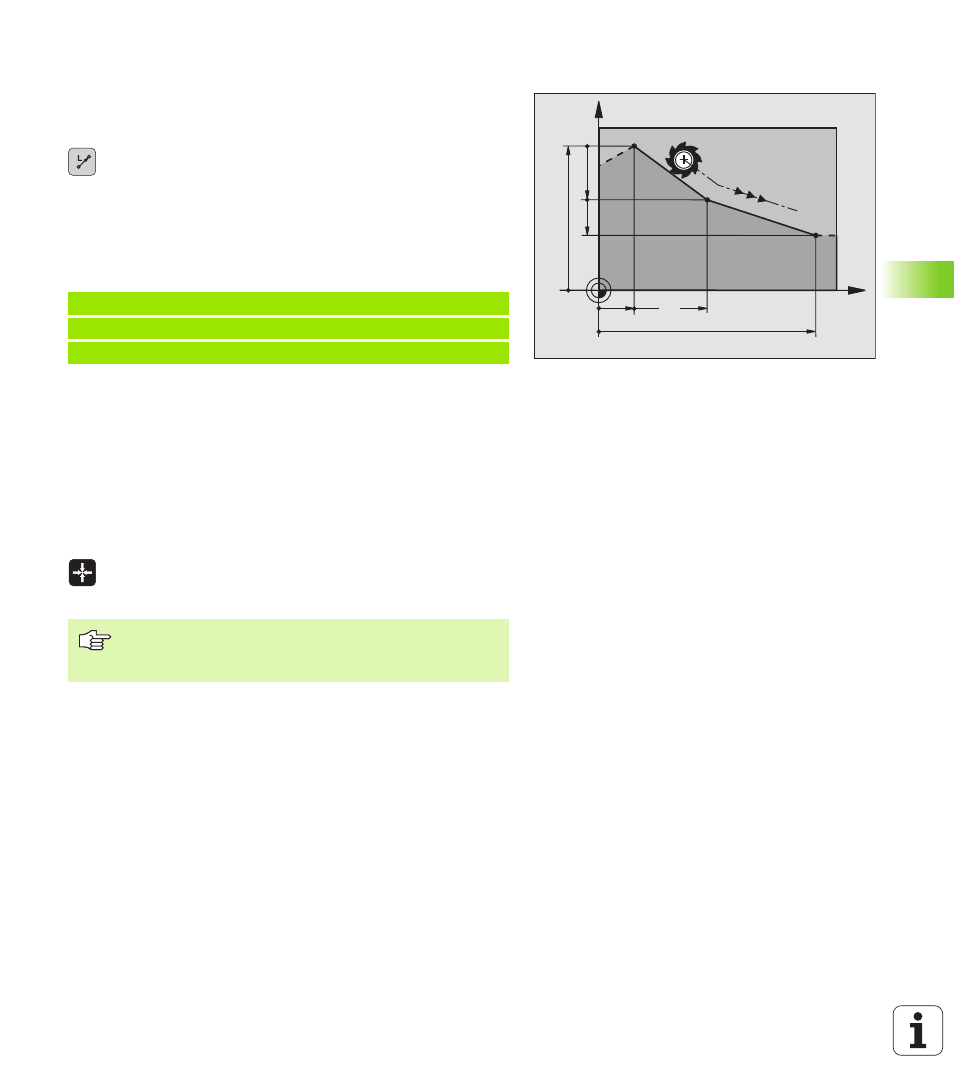

Прямая L
УЧПУ перемещает инструмент по прямой от своей актуальной
позиции к последней точке прямой. Точка старта является
конечной точкой предыдущего предложения.
8
Координаты конечной точки прямой
Если требуется:
8
Коррекция радиуса RL/RR/R0
8
Подача F
8
Дополнительная функция M
ЧУ-записи в качестве примера
Перенос фактической позиции
Предложение прямой (L-запись) можете генерировать также с
помощью клавиши „ПРИЕМ ФАКТИчЕСКОЙ ПОЗИЦИИ”:
8
Переместите инструмент в режиме работы Ручное управление
на позицию, которую хотите перенести
8
Переключить индикацию экрана на Программу ввести в память/
редактирование
8
Выбор предложения программы, за которым должно быть
вставлено L-предложение
8
клавишу „ПРИНџТЬ ФАКТ-ПОЛОЖЕНИЕ“ нажать:
УЧПУ состовляет L-предложение с координатами
факт-положения
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Количество осей, сохраняемых УЧПУ в L-записи,
установливаете через MOD-функцию (смотри “Выбор
X
Y
60
15
40
10
10
20
