282 8 Программирование: Циклы
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

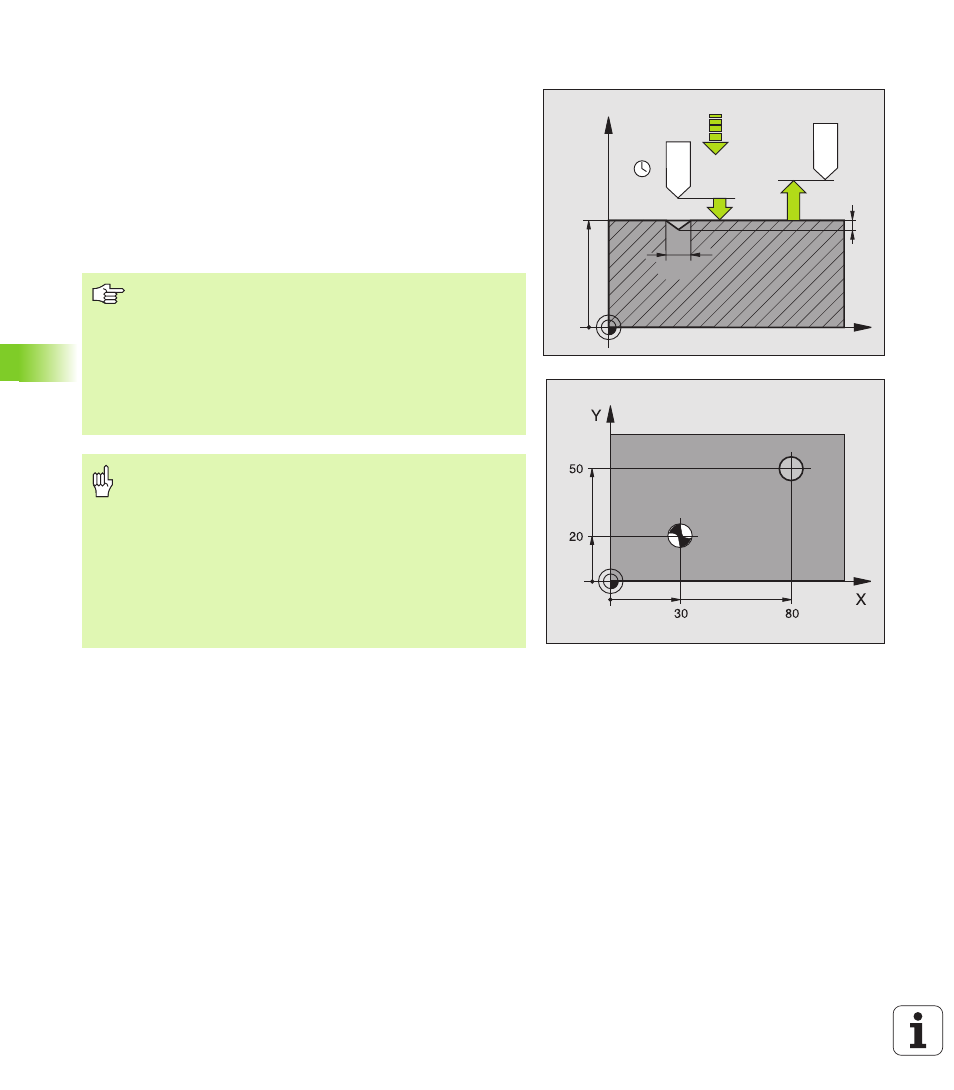

ЦЕНТРОВАНИЕ (цикл 240)
1 УЧПУ позиционирует инструмент по оси шпинделя на
ускоренном ходе FMAX на безопасное расстояние над
поверхностью загатовки
2 Инструмент центрует с программированной подачей F на
записанный диаметр центрования или на записанную глубину
центрования
3 Если определено, инструмент задерживается на дне
центрования
4 Затем инструмент перемещается с FMAX на безопасное
расстояние или – если введено – на 2. безопасное расстояние
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
Обратите внимание перед программированием
Программируйте предложение позиционирования в
точке старта (центр отверстия) плосткости обработки с
коррекцией радиуса R0.
Знак числа параметра цикла Q344 (диаметр или Q201
(глубина) определяет направление работы. Если
программируете диаметр или глубину = 0, то УЧПУ не
выполняет цикла.
С помощью параметра станка 7441 бит 2
настроиваете, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенном
диаметре или положительной глубине реверсирует
рассчет предпозиции. Инструмент перемещается на
оси инструментов на ускоренном ходе на безопасное
расстояние под поверхность обрабатываемой детали!
