3D-представление поворочивать увеличивать/уменьшать
8
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции поворочивания и
увеличения/уменьшения
8
Выбор функции для поворота и увеличения/
уменьшения:
Рамки для очертаний обрабатываемой детали высвечивать
и выделять
8
Переключать линейку программируемых клавишей, пока не
появится клавиша для выбора функции поворочивания и
увеличения/уменьшения
8
Выбор функции для поворота и увеличения/
уменьшения:
8
Высветить рамки для BLK-FORM: Установить
подсвеченное поле в Softkey на ВЫСВЕТИТЬ
8
Отменить рамки для BLK-FORM: Установить
подсвеченное поле в Softkey на ОТМЕНА

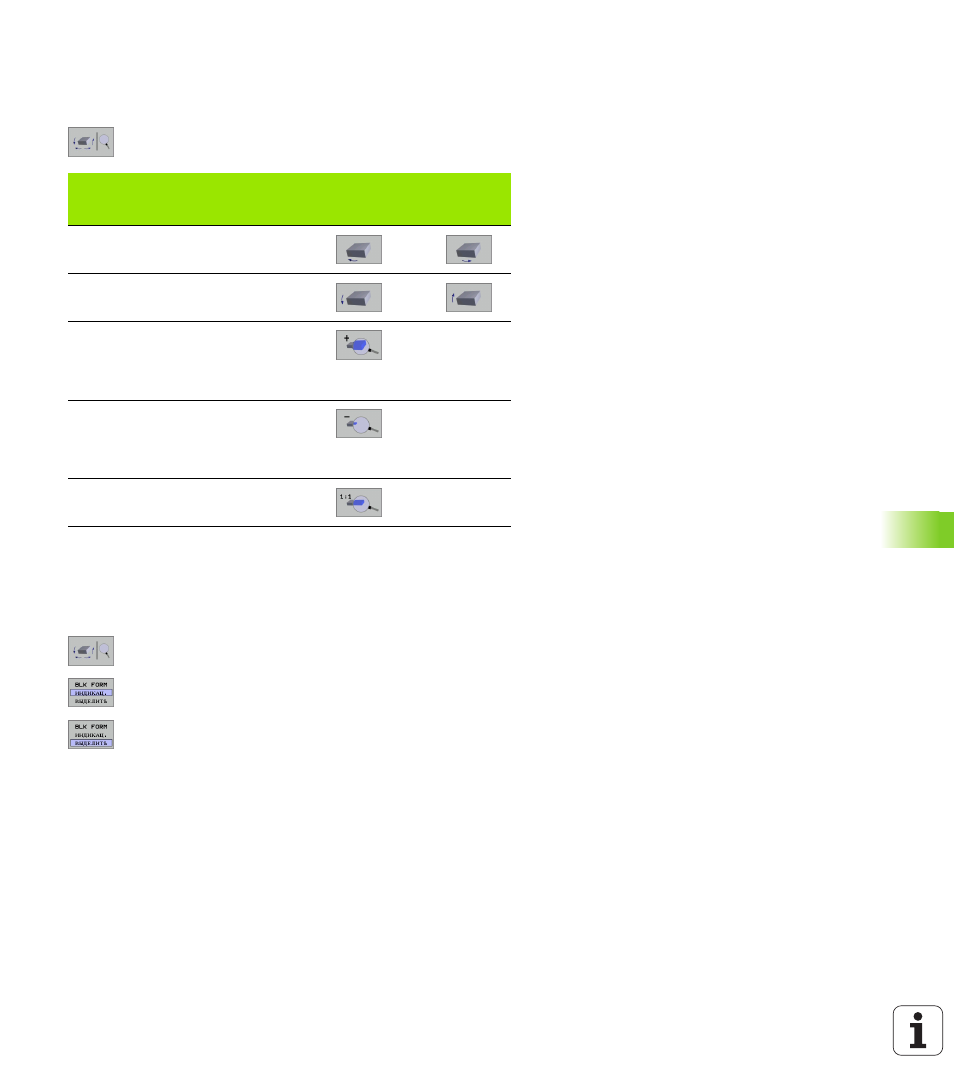

Функция
Softkeys
(программированниые
клавиши)
Представление 5°-шагами
вертикально поворочивать
Изображение 5°-шагами
горизонтально повернуть
Изображение шагами увеличивать.
Если изображение увеличено, то
УЧПУ указывает в линейке сноски
окна графики букву Z.
Изображение шагами уменьшать. .
Если изображение уменьшено, то
УЧПУ указывает в линейке сноски
окна графики букву Z.
Сброс изорбажения на
программированную величину
