9 Программирование: Специальные функции
9.9
Фрез
еров
ание
на
нак
л
оненной
пл
о
ск
о
сти
9.9 Фрезерование на
наклоненной плоскости
Функция
В соединении с новой PLANE-функциями и M128 можете при
наклоненной плоскости обработки фрезеровать с помощью
наклоняемого инструмента. Для этого у Вас находятся в
распоряжении две возможности дефиниции:
Фрезерование под наклоном путем инкрементного
перемещения оси вращения
Фрезерование под наклоном через векторы нормали

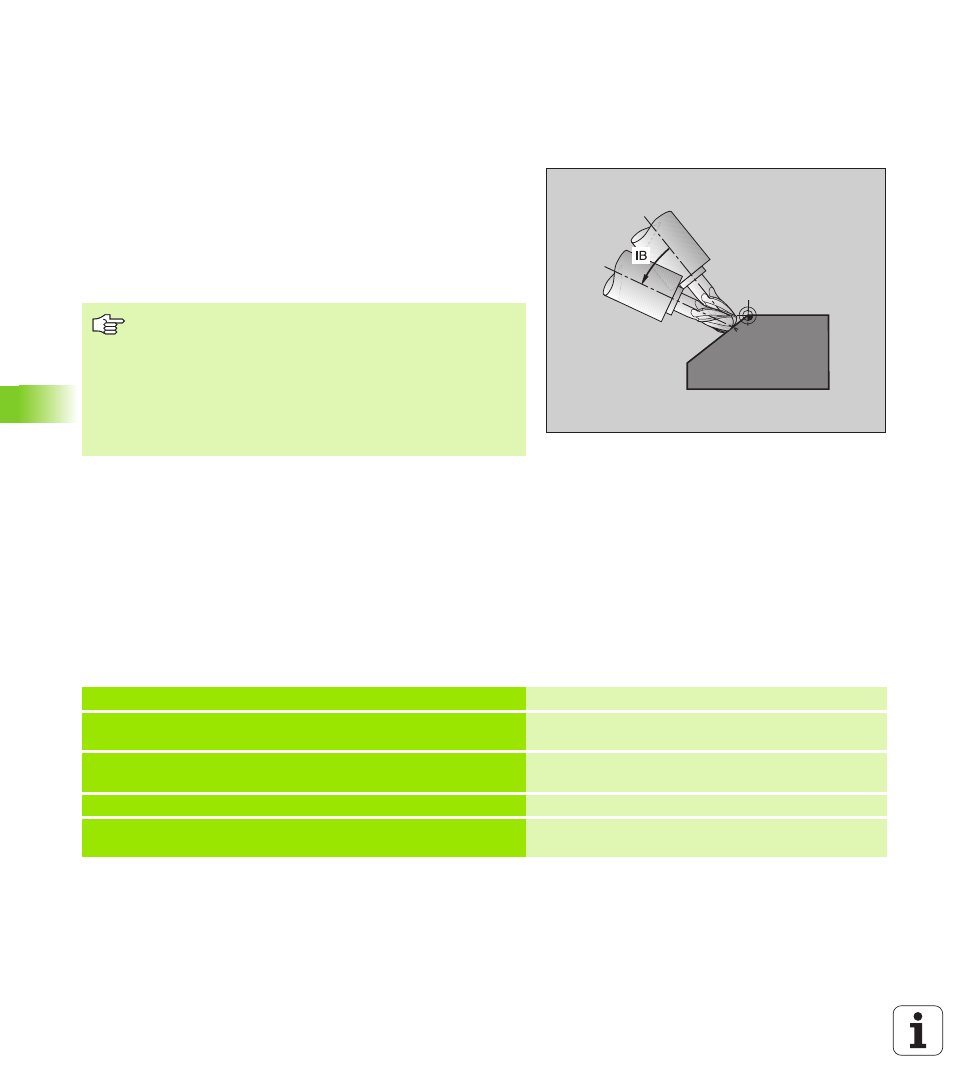

Фрезерование под наклоном путем
инкрементного перемещения оси вращения
8
Свободный ход инструмента
8
M128 активировать
8
Определить произвольную PLANE-функцию, учитывать
поведение при позиционировании
8
Через L-блок инкрементно переместить желаемый угол наклона
на соответственной оси
ЧУ-записи в качестве примера:
Фрезерование с помощью наклоненного инструмента
при наклоненной плоскости обработки
осуществляется только с помощью радиусных фрез.
В случае 45°-поворотных головок/поворотных столов
можете определить угол опрокидывания в качестве
пространственного угла. Используйте для этого
FUNCTION TCPM (смотри “FUNCTION TCPM
(ПО-опция 2)” на странице 484).
...
12 L Z+50 R0 FMAX M128
Позиционировать на безопасную высоту,
активировать M128
13 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000
Определить и активировать функцию PLANE
14 L IB-17 F1000
Настройка угла наклона
...
Определить обработку на наклоненной
плоскости
