Страница 192
192
6 Программирование: программирование контуров
6.3
Наезд
и
от
ъ
ез
д
от
ко
н
тур
а

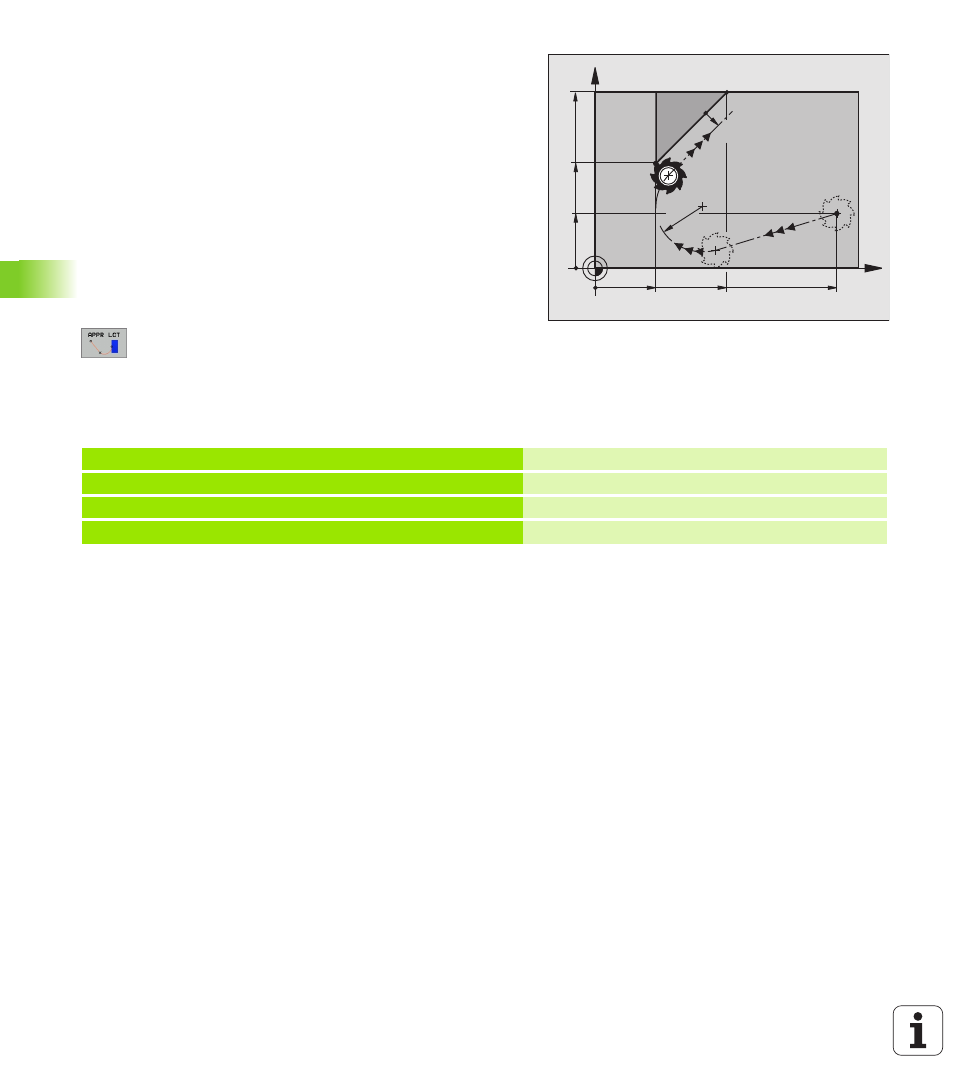

Наезд по круговой траектории с
тангенциальным примыканием к контуру и
отрезке прямой: APPR LCT
УЧПУ перемещает инструмент по прямой от точки старта P
S
к
вспомогательной точке P
H
. Оттуда перемещает его по круговой
траектории к первой точке контура P
A
. Программированная в
APPR-строке подача действует.
Круговая траектория прилегает тангенциально так к прямой P
S
–
P
H
как и к первому элементу контура. Таким образом она
однозначно определена через радиус R.
8
Любая функция траектории: Точку старта P
S
наехать
8
Открыть диалог с помощью клавиши APPR/DEP и Softkey APPR
LCT
8
Координаты первой точки контура P
A
8
Радиус R круговой траектории. R ввести с
положительным значением
8
Коррекция радиуса RR/RL для обработки
ЧУ-записи в качестве примера
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
R10
35
20
7 L X+40 Y+10 RO FMAX M3
P
S
подвод без коррекции радиуса
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
P
A
с корр. радиуса RR RR, радиус R=10
9 L X+20 Y+35
Конечная точка первого элемента контура
10 L ...
Следующий элемент контура
