7.3
Д
о
по
лнительные
ф
ункции
для
вв
о
д
а
к
оор
динат
Поведение с M92 – Опорная точка станка
Если в предложениях позиционирования координаты должны
относиться к опорной точке станка, то введите в этои
предложениях M92.
Действие
M91 и M92 действуют только в предложениях программы, в
которых программируются M91 или M92.
M91 и M92 задействуют в начале предложения.
Опорная точка загатовки
Если координаты должны всегда относиться к нулевой точке
станка, то установление опорной точки для одной оси или
нескольких осей может блокироваться.
Если установление опорной точки блокировано для всех осей, то
УЧПУ не указывает больше Softkey УСТАНОВЛЕНИЕ ОПОРНОЙ
ТОЧКИ в режиме работы Ручное управление.

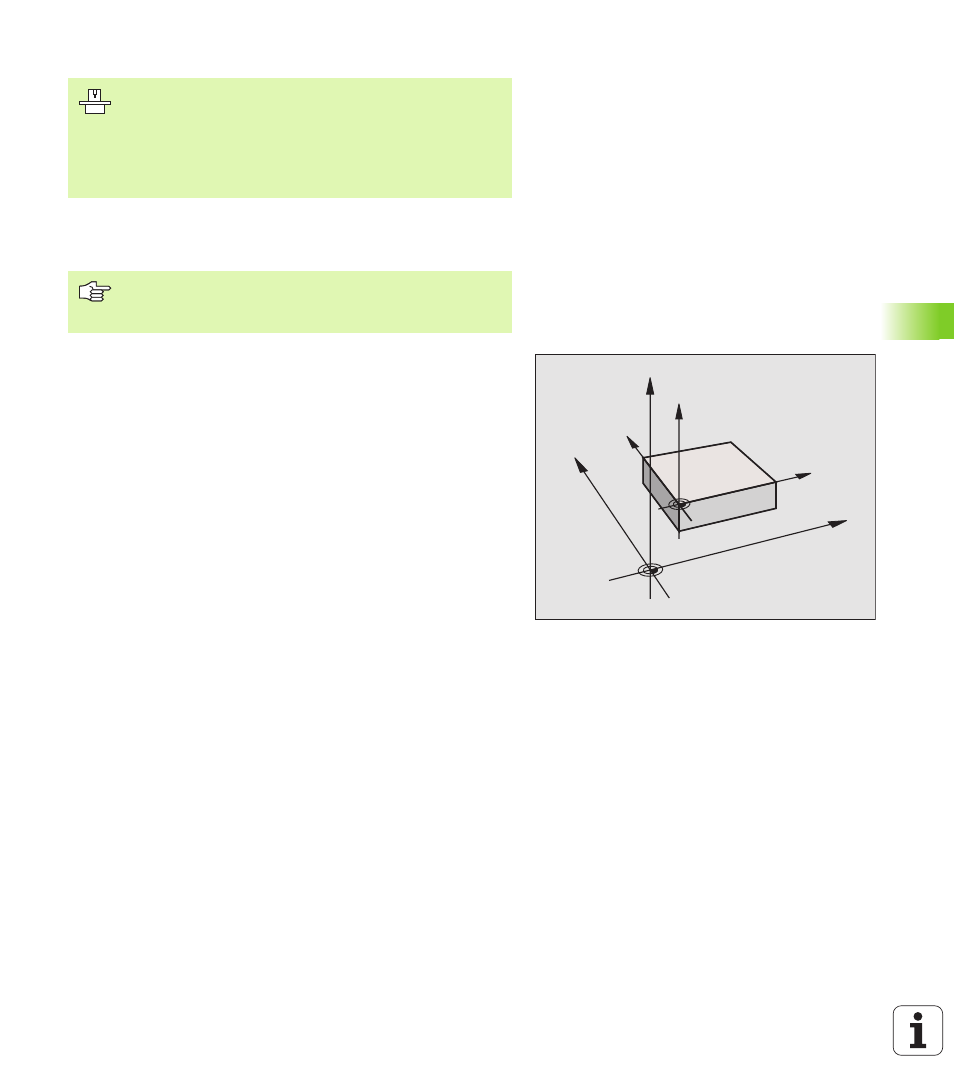

Рисунок справа показывает систему координат с нулевой точкой
станка и загатовки.
M91/M92 в режиме работы Тест программы
Чтобы моделировать графически движения M91/M92, Вы должны
активировать контроль рабочего пространства и указать
загатовку относительно установленной опорной точки, смотри
“Представление обрабатываемой детали в рабочем
Кроме нулевой точки станка производитель машины
может установить ещё другие жёсткие позиции станка
(опорная точка станка).
Производитель станков может установить для каждой
оси расстояние опорной точки станка от нулевой точки
станка (смотри инструкция обслуживания станка).
Также с M91 или M92 УЧПУ выполняет правильно
коррекцию радиуса. Длина инструмента не
учитывается однако при этом.
