8 Программирование: Циклы
8.6 SL-
цик
л
ы
“Суммарная ”-площадь

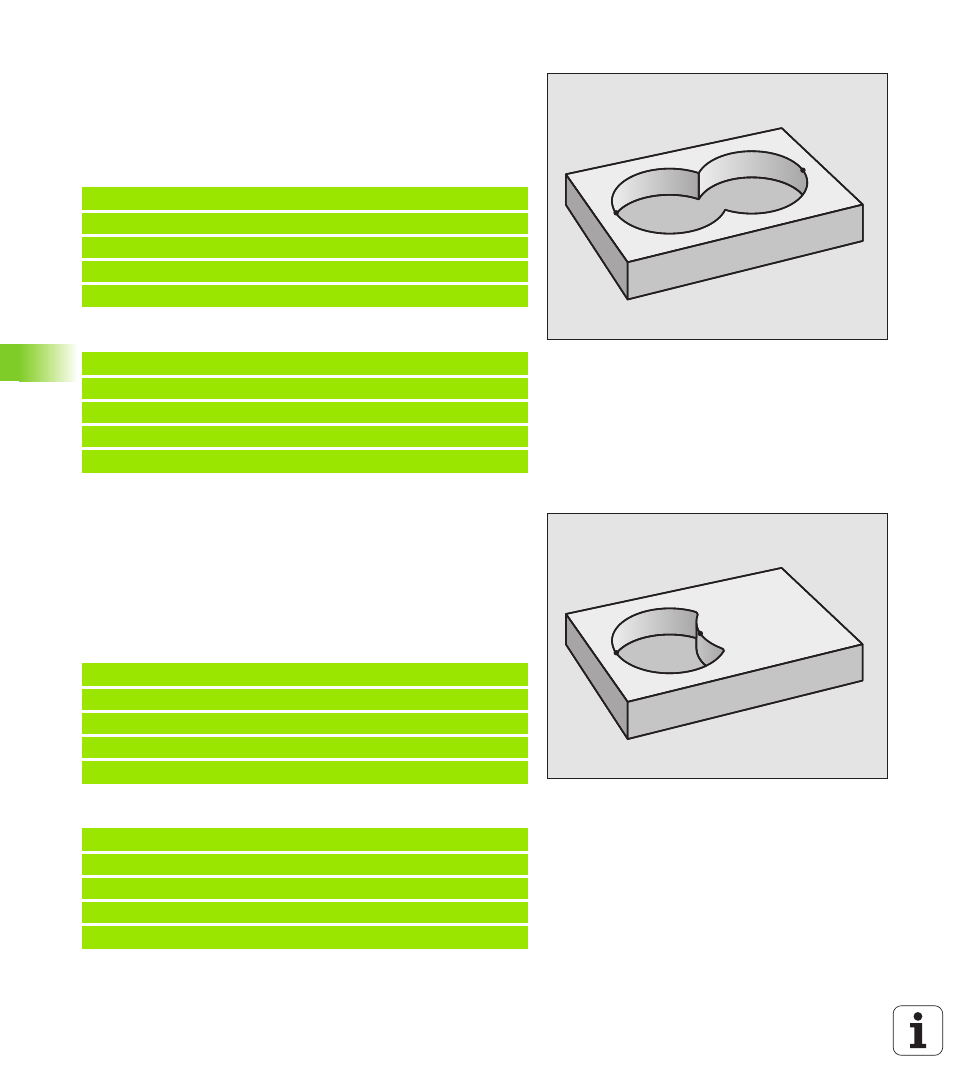

Обе делительные поверхности A и B, включая совместную
поверхность наложения должны обрабатываться:
Поверхности A и B должны быть карманами.
Первый карман (в цикле 14) должен начинаться вне второго.
Поверхность A:
Поверхность B:
“Дифференциалная” площадь
Поверхность A должна обрабатываться без перекрытого B
участка:
Поверхность A должна быть карманом и B должна быть
островом.
A должна начинатся вне B.
B должно начинаться в пределах A
Поверхность A:
Поверхность B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RL
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
