Страница 37: Экран
HEIDENHAIN iTNC 530
37
1.2
Экран
и
пу
ль
т
управ
л
ения
1.2 Экран и пульт управления
Экран

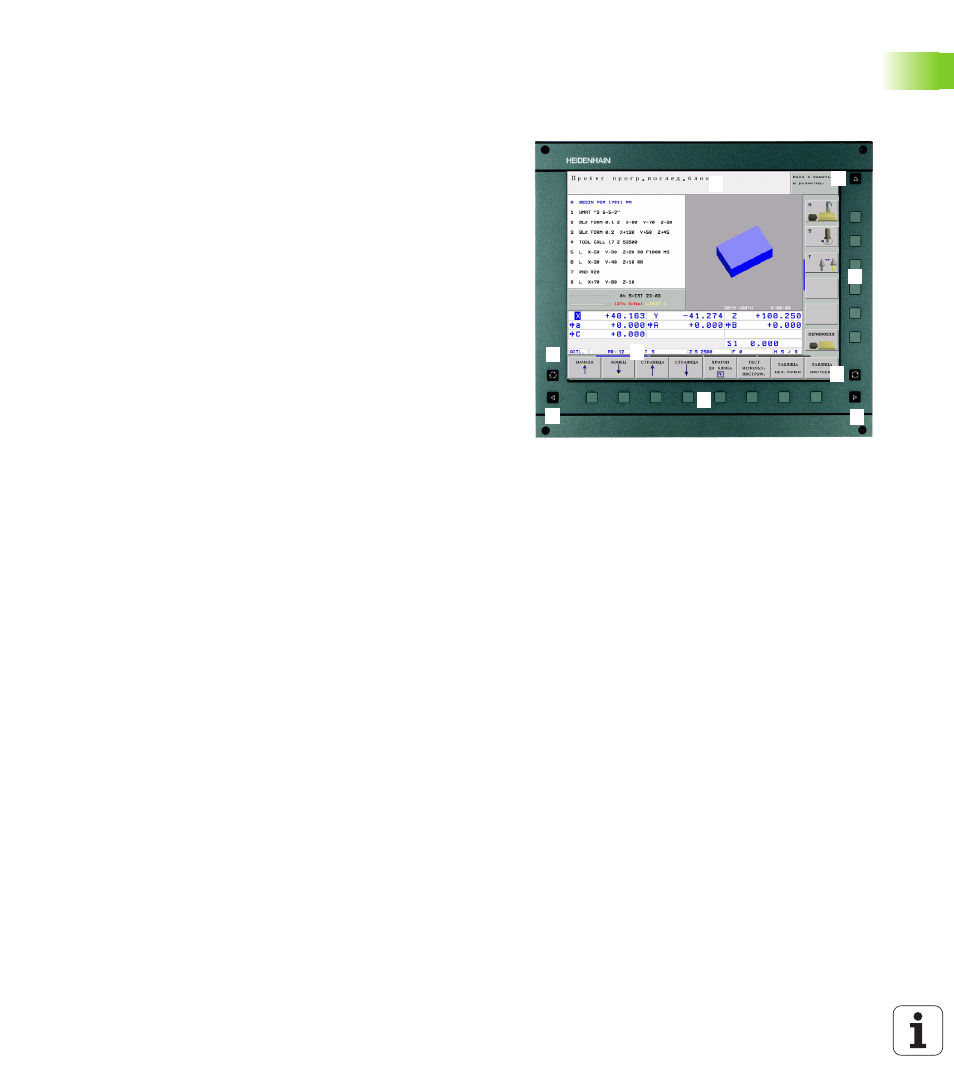

УЧПУ поставляется вместе с плоским цветным дисплеем BF 150
(TFT) (смотри картина справа вверху).
1
Заглавная строка
При включенном УЧПУ дисплей указывает в заглавной строке
избранные режимы работы: Режимы работы станка слева и
режимы программирования справа. В поле побольше
заглавной строки находится режим работы, на который
включен дисплей: там появляются вопросы диалога и тексты
сообщений (исключение: если УЧПУ указывает только
графику).
2
Softkeys (программированниые клавиши)
В сноске ЧПУ показывает другие функции на линейке
программируемых клавиш. Эти функции выбираете через
лежащие пониже клавиши. Небольшие столбики
непосредственно над линейкой программируемых клавиш
указывают количество линеек программируемых клавиш,
которые выбираются с помощью лежащих во внешней части
чёрных клавишей со стрелкой. Активная линейка
программируемых клавиш изображена как подсвеченный
столбик.
3
Клавиши выбора программируемых клавиш
4
Переключение линеек программируемых клавиш
5
Определение распределения экрана
6
Клавиша переключения экрана для режимов работы станка и
режимов работы при программировании
7
Клавиши выбора программируемых клавиш для
программируемых клавиш производителя станков
8
Клавиши выбора программируемых клавиш для
программируемых клавиш производителя станков
переключить
1
3
1
1
4
4
5
1
6
7
8
2
