Программирование движений инструмента в
диалоге открытым текстом
Чтобы программировать предложение, начинаете с диалоговой
клавиши. В верхней строке экрана УЧПУ запрашивает все
необходимые данные.
Пример диалога
открыть диалог
Ввести целевую координату для оси X
Ввести целевую координату для оси Y, с помощью
клавиши ENT к следующему вопросу
“Без коррекции радиуса ” ввести, клавиша ENT к
следующему вопросу
Подача для этого движения по контуру 100 mm/
мин, клавиша ENT к следующему вопросу
Дополнительная функция M3 “шпиндель
включить”, клавиша ENT закончивает в УЧПУ этот
диалог

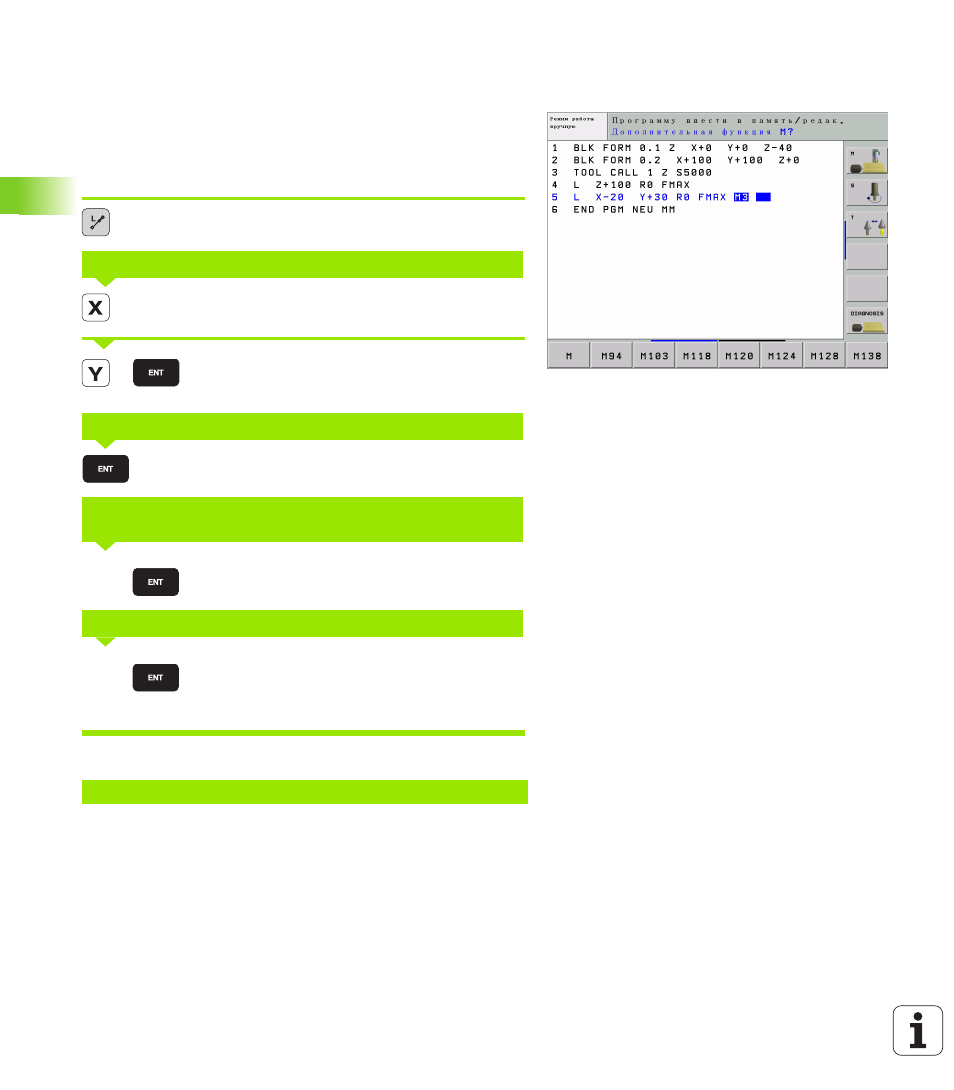

Окно программы указывает строку:
КООРДИНАТЫ ?
КОРР.РАД.: RL/RR/БЕЗ КОРР:?
ПОДАЧА F=? / F MAX = ENT ВВЕСТИ ПОДАЧУ И С
КЛАВИШЕЙ ENT ПОТВЕРДИТЬ: НПР.
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M ?
3 L X+10 Y+5 R0 F100 M3
