Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-01)
Страница 345
HEIDENHAIN iTNC 530
345
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
(
вые
м
ек
),
ца
п
ф
и
па
зо
в
8

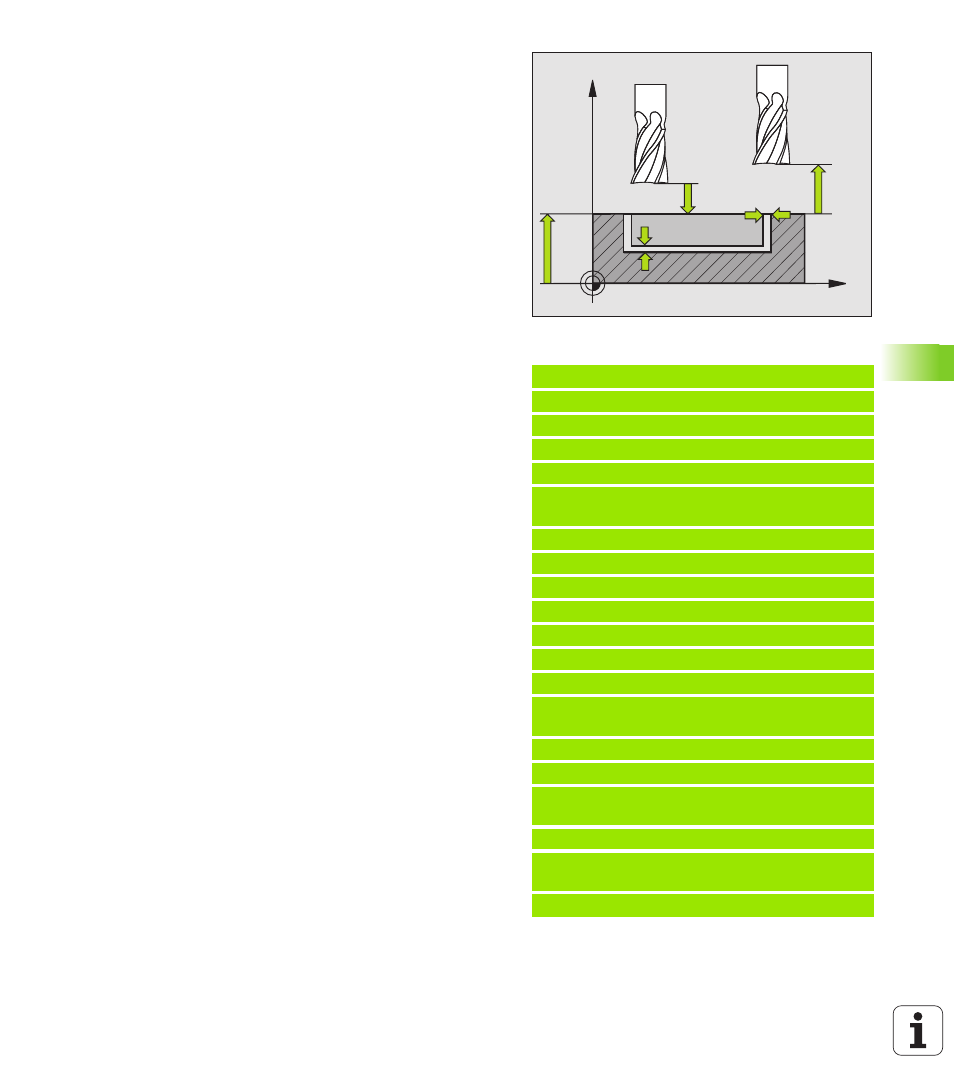

безопасное расстояние Q200 (инкрементно):
Расстояние между торцовой стороной
инструмента и поверхностью детали
8
Kоордината поверхности детали Q203
(абсолютно): Абсолютная координата
поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Стратегия погружения Q366: Вид стратегии
погружения:
0 = перпендикулярное погружение. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен с
90°. В другом случае УЧПУ выдает сообщение
об ошибках
1 = погружение по винтовой линии. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен
неровным 0. В другом случае УЧПУ выдает
сообщение об ошибках. Погружать только по
винтовой линии, если достаточно места
2 =погружение качающим движением. В
таблицы инструментов угол погружения для
активного инструмента должен ANGLE быть
определен неравный 0. В другом случае УЧПУ
выдает сообщение об ошибках
8
Подача чистовая обработка Q385: Скорость
перемещения инструмента при чистовой
обработке боков и дна в мм/мин
Пример: ЧУ-блоки
8 CYCL DEF 253 ФРЕЗЕРОВАНИЕ КАНАВОК
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q218=80 ;ДЛИНА КАНАВКИ
Q219=12 ;ШИРИНА КАНАВКИ
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q224=+0 ;ПОЛОЖЕНИЕ ПРИ
ВРАЩЕНИИ
Q367=0
;ПОЛОЖЕНИЕ КАНАВКИ
Q207=500 ;ПОДАчА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ПОДВОДА
Q369=0.1 ;ПРИПУСК ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q338=5
;ПОДАчА чИСТОВАЯ
ОБРАБОТКА
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД.ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q366=1
;ПОГРУЖЕНИЕ
Q385=500 ;ПОДАЧА чИСТОВАЯ
ОБРАБОТКА
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q204
Q203
Q369
Q368
