8 Программирование: Циклы
8.6 SL-
цик
л
ы

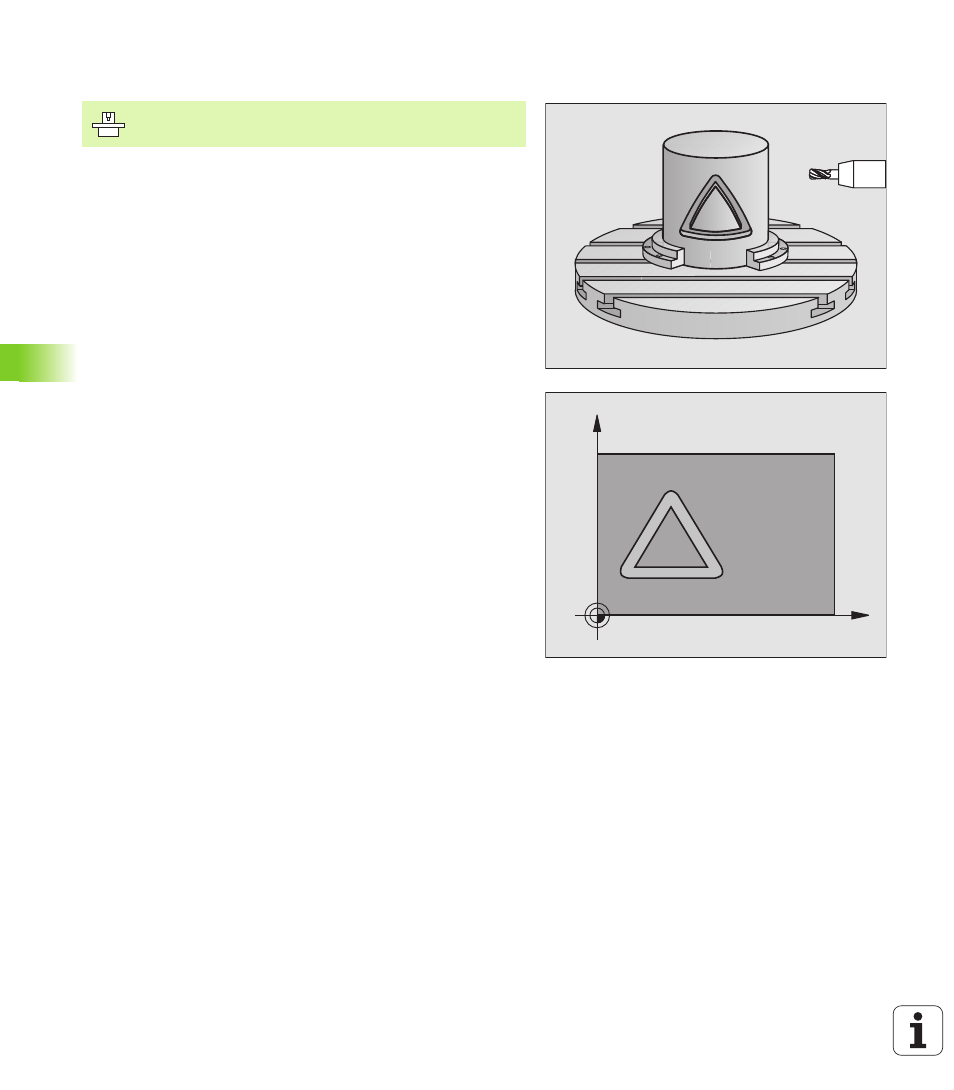

ОБОЛОЧКА ЦИЛИНДРА (цикл 27, ПО-опция 1)
С помощью этого цикла можете определённый на развёртке
контур перенести на оболочку цилиндра. Используйте цикл 28,
для пазов.
Контур описываете в подпрограмме, определённой через цикл 14
(КОНТУР).
Подпрограмма содержит координаты на оси наклона (нпр. C-ось)
и оси, лежащей к ней паралелльно (нпр. оси шпинделя). В
качестве функции траектории стоят в распоряжении L, CHF, CR,
RND, APPR (кроме APPR LCT) и DEP
Данные на оси наклона можете вводить на выбор в градусах или
в мм (дюймах) (определить при дефиниции цикла).
1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине подвода инструмент фрезерует вдоль
программированного контура с рабочей подачей Q12
3 В конце контура УЧПУ перемещает инструмент на безопасное
расстояние и обратно в точку врезания;
4 Эти шаги 1 до 3 повторяются, пока будет достигнута
программированная глубина фрезерования Q1
5 Затем инструмент перемещается на безопасное расстояние
C
Z
Станок и УЧПУ должны быть подготовлены
производителем станков.
