6 Программирование: программирование контуров
6.6
Движ
ение
по
траект
о
рии
–
Св
обо
д
ное
программиров
ание
ко
н
тур
а
С
K

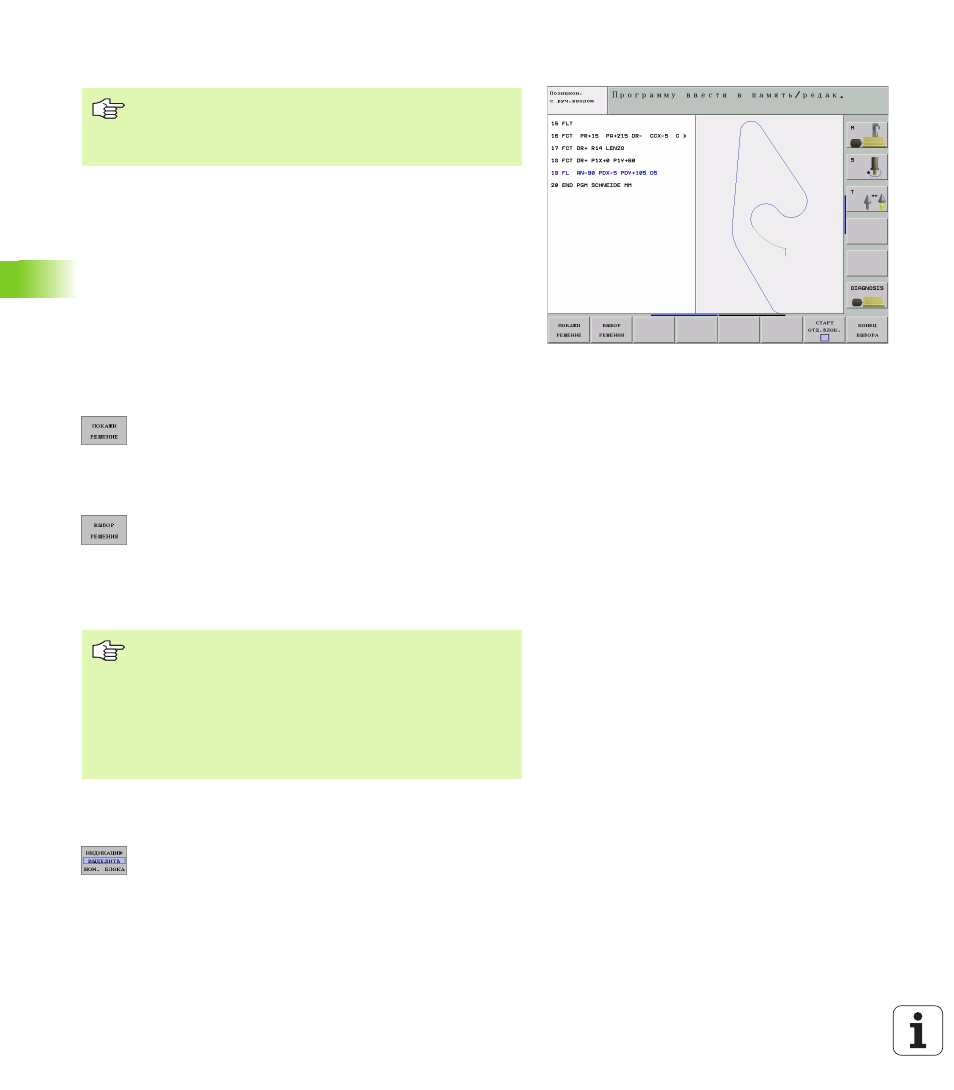

Графика СК-программирования
Неполные данные о координатах не позволяют иногда на
однозначное определение контура загатовки. В этом случае УЧПУ
показывает разные решения в окне СК-графики и Вы выбираете
подходящее. СК-графика изображает контур загатовки разноцветно:
Если данные ведут к нескольким решениям и контур
изображается зелёным цветом, то выбираете правильный контур
следующим образом:
8
Так часто нажимать Softkey ПОКАЖИ РЕШЕНИЕ ,
пока эелемент контура появится в правильном
виде. Используйте функцию приближения (2-ая
линейка программируемых клавишей), если
возможные решения не различаемые в
стандартном изображении
8
Указанный элемент контур соответствует чертежу:
С помощью Softkey ВЫБОР РЕШЕНИЯ
определить
Если не хотите ещё назначать зелёным цветом изображонного
контура, то нажмите Softkey ОКОНЧИТЬ ВЫБОР , чтобы
продолжать СК-диалог.
Указание номеров записи в окне графики
Для указания номеров записи в окне графики:
8
Softkey УКАЗАТЬ ВЫДЕЛИТЬ Н-Р ЗАПИСИ
установить на УКАЗАТЬ (линейка Softkey 3)
Для использования графики при СК-
программировании, выбираете распределение экрана
ПРОГРАММА + ГРАФИКА (смотри “Программу ввести в
память/редактировать” на странице 41)
белый
Элемент контура однозначно определён
зелёный Введённые данные допускают несколько решений;
Вы выбираете правильное
красный Введённые данные не определяют ещё достаточно
контура; Вы должны ввести больше данных
Изображённые зелёным цветом элементы контура Вы
должны по возможности рано с ВЫБОР РЕШЕНИЯ
установить, чтобы ограничить многозначность для
последующих элементов контура.
Производитель Вашего станка может установить
другие краски для изображения СК-графики.
ЧУ-предложения из программы, вызываемой с помощью
PGM CALL, УЧПУ представляет другим цветом.
