HEIDENHAIN iTNC 530 395
8.6 SL-
цик
л

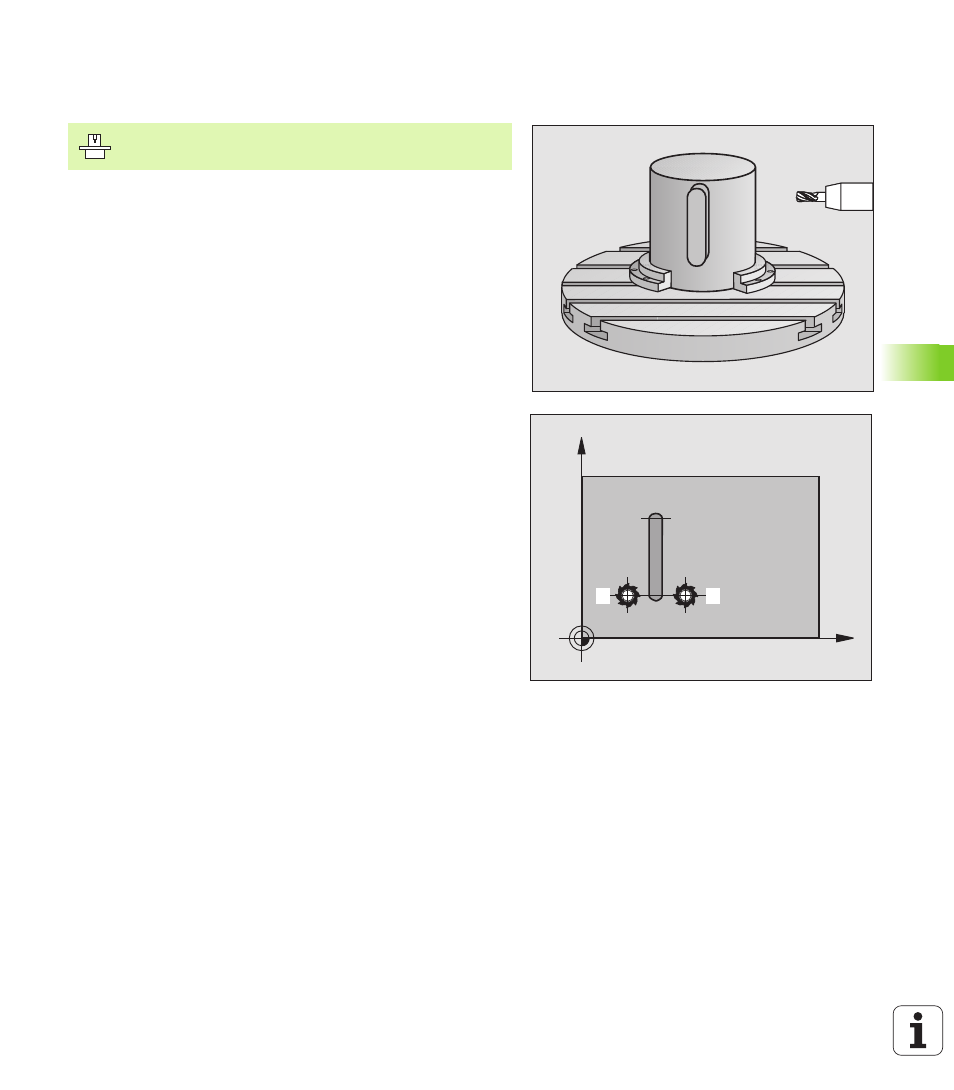

ы ОБОЛОЧКА ЦИЛИНДРА фрезерование
распорки (цикл 29, ПО-опция 1)
С помощью этого цикла можете перенести определённую на
развёртке распорку на оболочку цилиндра. УЧПУ так
установливает инструмент в этом цикле, что стенки пробегают
всегда паралелльно друг к другу при активной коррекции радиуса.
Программируйте траекторию центра распорки с указанием
коррекции радиуса инструмента. C помощью коррекции радиуса
определяете, изготовляет ли УЧПУ распорку попутно или
поперечно.
В конечных точках распорки УЧПУ прибаляет принципиально
всегда полуокружность, которой радиус соответствует половине
ширины распорки.
1 УЧПУ позиционирует инструмент на точкой старта обработки.
Точку старта УЧПУ расчитывает из ширины распорки и
диаметра инструмента. Эта точка лежит со смещением на
половину ширины распорки и диаметр инструмента раядом с
первой, определенной в подпрограмме контура точкой.
Коррекция радиуса определяет, запускается ли обработка с
левой ( 1 , RL=попутно) или с правой стороны от распорки ( 2 ,
RR=встречно) (смотри картина справа по середине)
2 После позиционирования на первую глубину подвода УЧПУ,
инструмент перемещается по дуге окружности с подачей
фрезерования Q12 тангенциально к стенке распорки. При
необходимости учитывается припуск на чистовую обработку
бока.
3 На первой глубине подвода инструмент фрезерует с подачей
Q12 вдоль стенки распорки, пока цапфа не будет полностью
изготовлена.
4 Затем инструмент перемещается тангенциально от стенки
распорки обратно к точке старта обработки
5 Эти шаги 2 до 4 повторяются, пока будет достигнута
программированная глубина фрезерования Q1
6 Затем инструмент возвращается на оси инструментов на
безопасную высоту или на программированную в последнем
перед циклом позицию (зависит от параметра станка 7420)
C
Z
11 12
Станок и УЧПУ должны быть подготовлены
производителем станков.
