446
8 Программирование: Циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

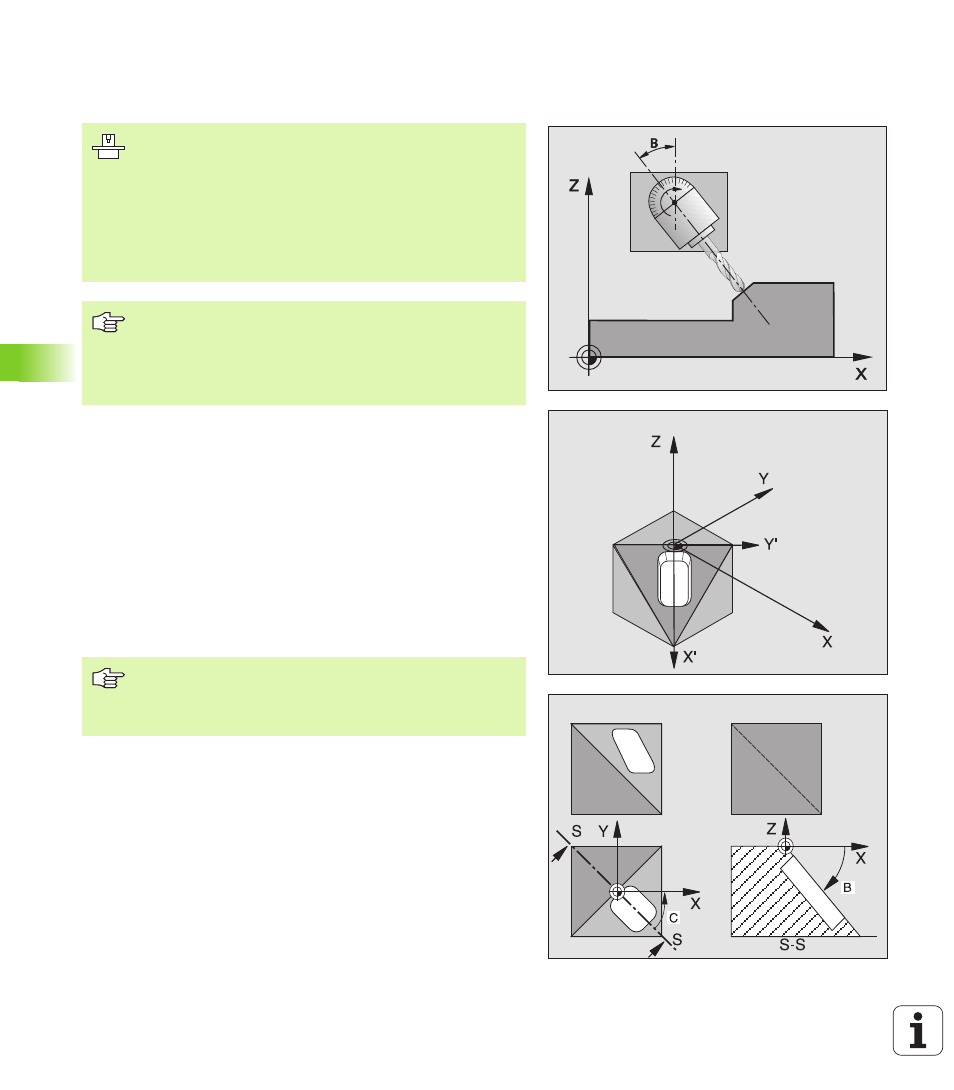

ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, ПО-
опция 1)
Действие
В цикле 19 определяете положение плоскости обработки – значит
положение оси инструмента относительно жёсткой системы
координат станка – путём ввода углов наклона. Можете двумя
способами назначить положение плоскости обработки:
Непосредственный ввод положения осей наклона
Описание положения плоскости обработки с помощью вплоть
до трёх поворотов (пространственный угол) жёсткой системы
координат. Вводимый пространственный угол получаете,
прорезая перпендикулярно наклонённую плоскость обработки и
наблюдая этот прорез с оси, по которой хотите наклонять. Имея
два пространственных угла однозначно определено уже таким
образом любое положение инструмента в пространстве.
Если программируете положение плоскости обработки через
простарнственный угол, УЧПУ расчитывает автоматически
требуемые для этого положения углов осей наклона и
откладывает их в параметрах Q120 (A-ось) до Q122 (C-ось).
Возможны два решения, УЧПУ выбирает –исходя из нулевого
положения осей вращения – путь, которая короче.
Последовательность поворота для расчета положеня плоскости
определена: Сначала УЧПУ поворочивает ось А, потом ось B и на
конец ось C.
Цикл 19 действует с его дефиниции в программе. Как только
переместите ось в наклонённой системе, действует коррекция
для этой оси. Если коррекция должна расчитыватся на всех осях,
то Вы должны переместить все оси.
Функции для наклона поверхности обработки
приспособливаются производителем к УЧПУ и к
станку. В случае определённых наклонных головок
(наклонных столов) производитель станка определяет,
как интерпретируются УЧПУ программированные
углы: как координаты осей вращения или угловые
компоненты наклонённой поверхности. Обратите
внимание на информацию в инструкции обслуживания
станка.
Наклон плоскости обработки производится всегда
вокруг активной нулевой точки.
Основы смотри “Наклон плоскости обработки (ПО-
опция 1)”, страница 71: Прочитайте внимательно этот
фрагмент текста.
Обратите внимание на то, что положение наклонённой
системы координат и тем самым движения
перемещения в наклонённой системе зависять от того,
как Вы описываете наклонённую плоскость.
