12 Тест программы и прогон программы
12.1
Гр
аф
и
ка
Обзор виды на деталь
В режимах работы прогона программы и в режиме работы
Тест программы ЧПУ указывает следующие программируемые
клавиши (Softkeys):
Ограничение во время прогона программы
Обработку не возможно одновременно представить графически,
если ВМ ЧПУ уже загружена сложнымми задачами обработки или
операциями обработки больших поверхностей. Пример: Пример:
строчечное фрезерование по всей детали с помощью большого
инструмента. ЧПУ не продолжает графики и показывает текст
ERROR (ОШИБКА) в окне графики. Обработка однако
выполняется дальше.

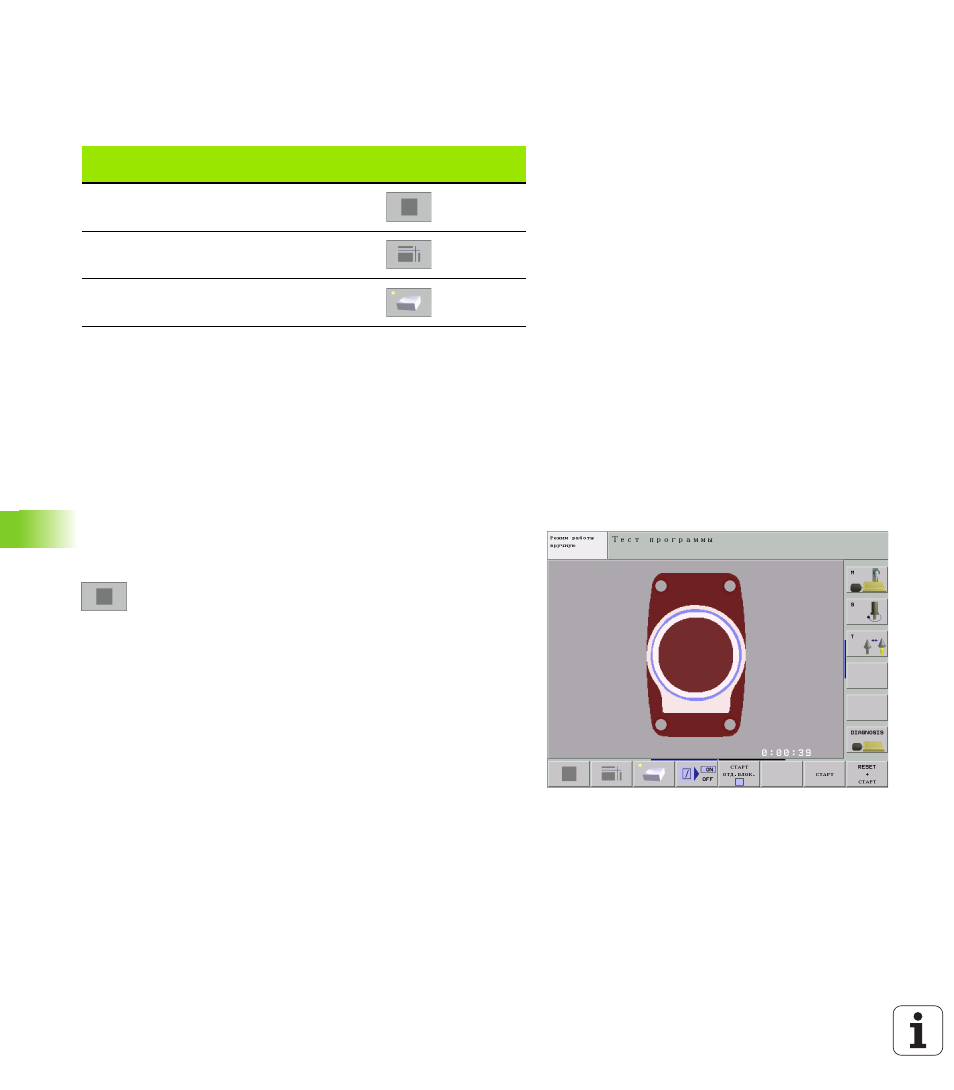

Вид сверху
Такой вид графического моделирования происходит быстрее
всех.
8
Выбор вида сверху с помощью программируемой
клавиши (Softkey)
8
Для представления на глубине этой графики
действует:
“Чем глубже, тем темнее”
Вид
Программируемая
клавиша (Softkey)
Вид сверху
Представление в 3 плоскостях
3D-представление
