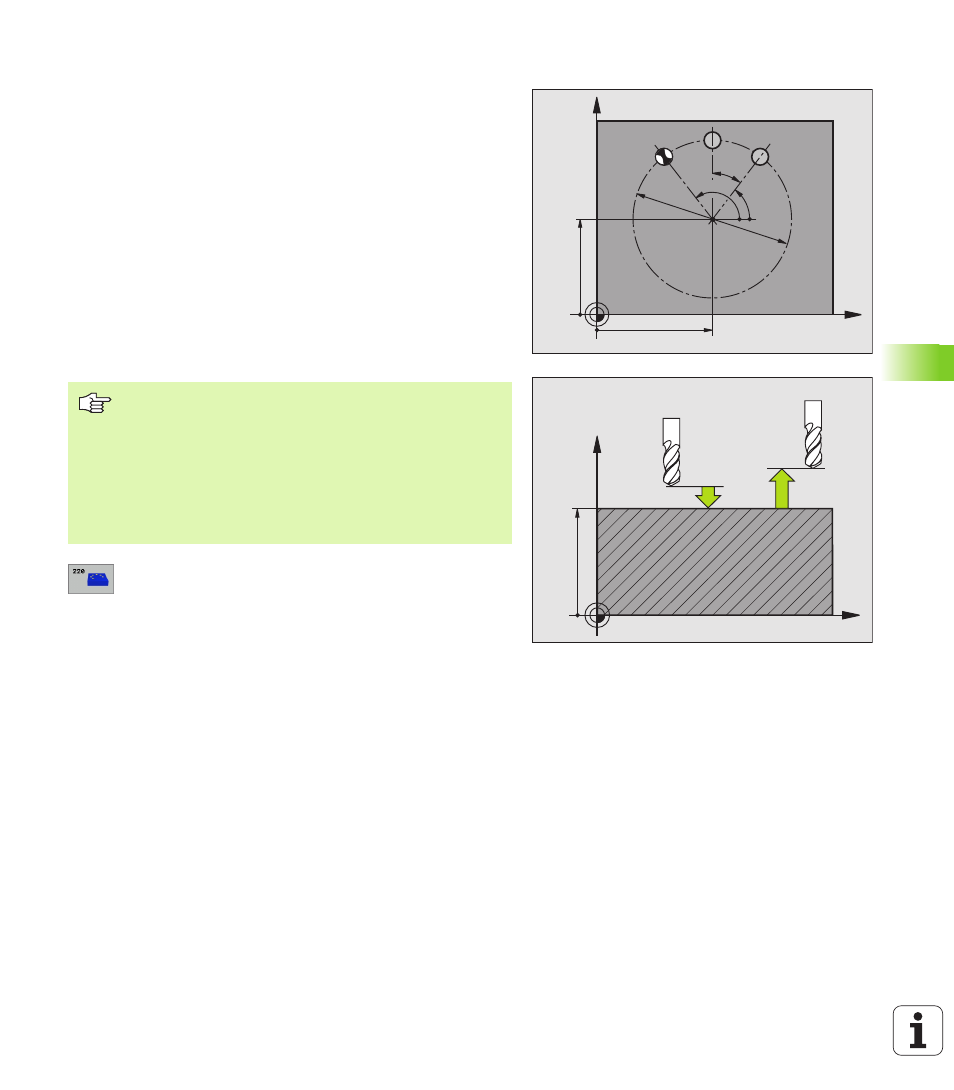

РИСУНКИ ТОЧЕК НА КРУГУ (цикл 220)
1 УЧПУ позиционирует инструмент на ускоренном ходу от
актуальной позиции на точку старта первой обработки.
Последовательность:
„ 2. Наезд на 2-ое безопасное расстояние (ось шпинделя)
„ Наезд точки старта на плоскости обработки
„ Перемещение на безопасное расстояние над поверхностью
загатовки (ось шпинделя)
2 С этого положения УЧПУ выполняет определённый в
последнюю очередь цикл обработки
3 Затем УЧПУ позиционирует инструмент движением по прямой
на точку старта следующей обработки; инструмент находистя
при этом на безопасном расстояинии (или на 2-ом безопасном
расстоянии)
4 Эта операция (1 до 3) повторяется, пока будут выполнены все
виды обработки
8 Центр 1-ой оси Q216 (абсолютно): Центр
делительной окружности на главной оси
плоскости обработки
8 Центр 2-ой оси Q217 (абсолютно): Центр
делительной окружности на главной оси
плоскости обработки
8 Диаметр готовой детали Q244: Диаметр
делительной окружности
8 Угол старта Q245: (абсолютно): Угол между
главной осью плоскости обработки и точкой
старта первой обработки на делительной
окружности
8 Конечный угол Q246: (абсолютно): Угол между
главной осью плоскости обработки и точкой
старта последней обработки на делительной
окружности (не действует для полного круга);
ввести конечный угол неравным углу старта, если
конечный угол больше угла старта, то обработка
выполняется против часовой стрелки иначе
обработка по часовой стрелке
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Обратите внимание перед программированием
Цикл 220 является DEF-активным, что означает, цикл
220 вызывает автоматически в последнем
определённый цикл обработки.
Если комбинируете один из циклов обработки от 200
до 209 и от 212 до 215, 251 до 265 и 267 с циклом 220,
то Безопасное расстояние, поверхность загатовки и 2-
ое Безопасное расстояние действуют как в цикле 220.
