HEIDENHAIN iTNC 530 343
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
(
вые
м
ек
),
ца
п
ф
и
па
зо
в
8 Обьём обработки (0/1/2) Q215: Определить
обьём обработки
0: Черновая и чистовая обработка
1: Только черновая обработка
2: Только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен

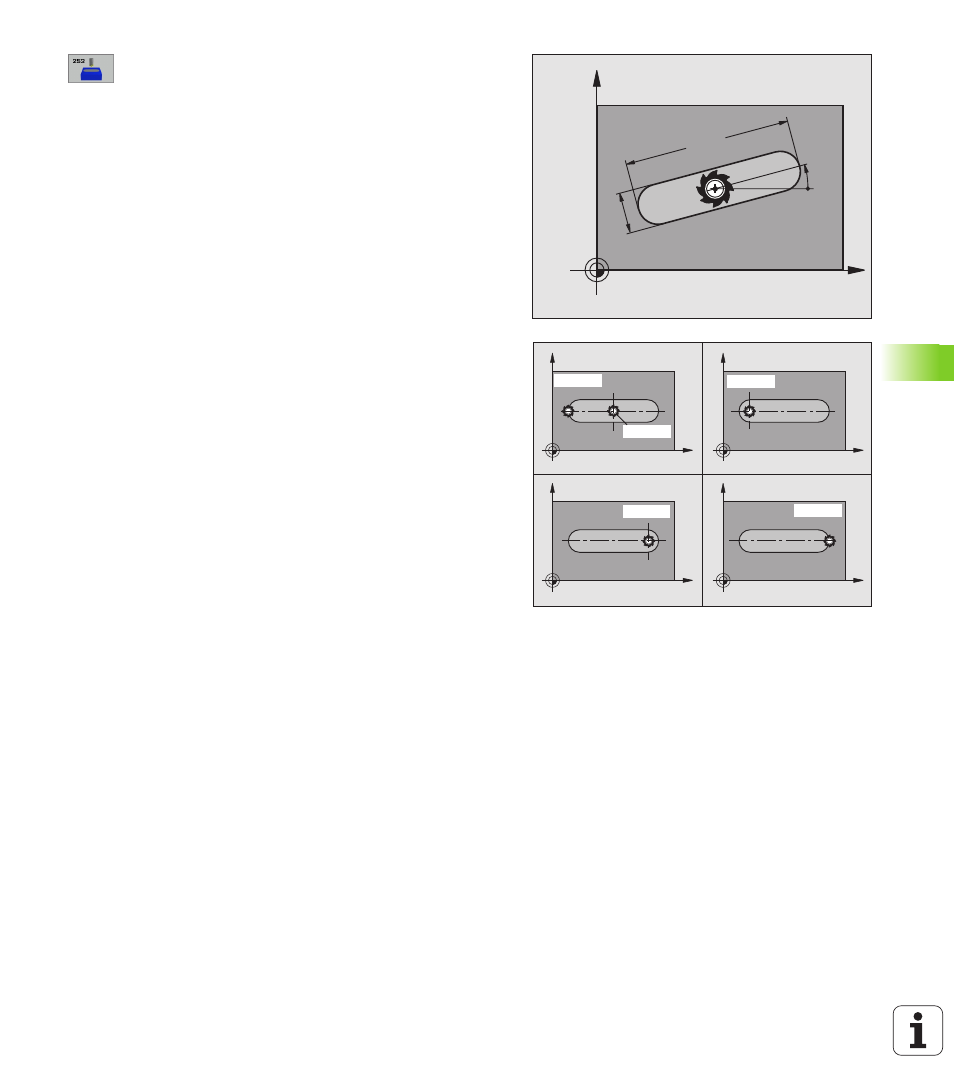

8 Длина канавки Q218 (значение параллельно
главной оси плоскости обработки): Ввод более
длинного бока паза
8 Ширина канавки Q219 (значение параллельно
вспомогательной оси плоскости обработки):
Ввести ширину паза; если вводите ширину паза
равну диаметру инструмента, то УЧПУ выполняет
только черновую обработку (фрезерование
продольного паза). Максимальная ширина
канавки при черновой обработке: Двойной
диаметр инструмента
8 Припуск на чистовую обработку со стороны
Q368 (инкрементно): Припуск на чистовую
обработку на плоскости обработки.
8 Положение при повороте Q224 (абсолютно):
Угол, на который поворочивается целый паз.
Центр вращения лежит на позиции, на которой
находится инструмент при вызове цикла.
8 Положение канавки (0/1/2/3/4) Q367: Положение
канавки в отнесении к позиции инструмента при
вызове цикла (смотри рисунок справа по
середине):
0: Позиция инструмента = центр канавки
1: Позиция инструмента = левый конец канавки
2: Позиция инструмента = сентр левой окружности
канавки
3: Позиция инструмента = центр правой
окружности канавки
4: Позиция инструмента = справа конец канавки
8 Подача фезерования Q207: Скорость
перемещения инструмента при сверлении в мм/
мин
8 Вид фрезерования Q351: Вид обработки
фрезерованием при M03:
+1 = фрезерование попутное
–1 = фрезерование поперечное
X
Y
Q219
Q218
Q224
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1 Q367=2
Q367=3 Q367=4
