ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ
(цикл 23)
УЧПУ перемещает инструмент мягко (вертикальный
тангенциальный круг) на поверхность, которую следует
обработать. Затем отфрезеруется оставшийся после очистки
припуск на чистовую обработку.
8
Подача подвода на глубину Q11: Скорость
перемещения при нарезании внутренней резьбы
8
Подача очистки Q12: Подача фрезерования
8
Подача отвода Q208: Скорость перемещения
инструмента при выходе после обработки в мм/
мин. Если вводите Q208=0, то УЧПУ выходит с
подачей Q12 из отверстия
Пример: ЧУ-блоки
60 CYCL DEF 23.0 чИСТОВАЯ ОБРАБОТКА
НА ГЛУБИНЕ
Q11=100 ;ПОДАчА НА ГЛУБИНУ
Q12=350 ;ПОДАчА ПРОТЯГИВАНИЯ
Q208=99999 ;ПОДАчА ВОЗВРАТА
X
Z
Q11
Q12

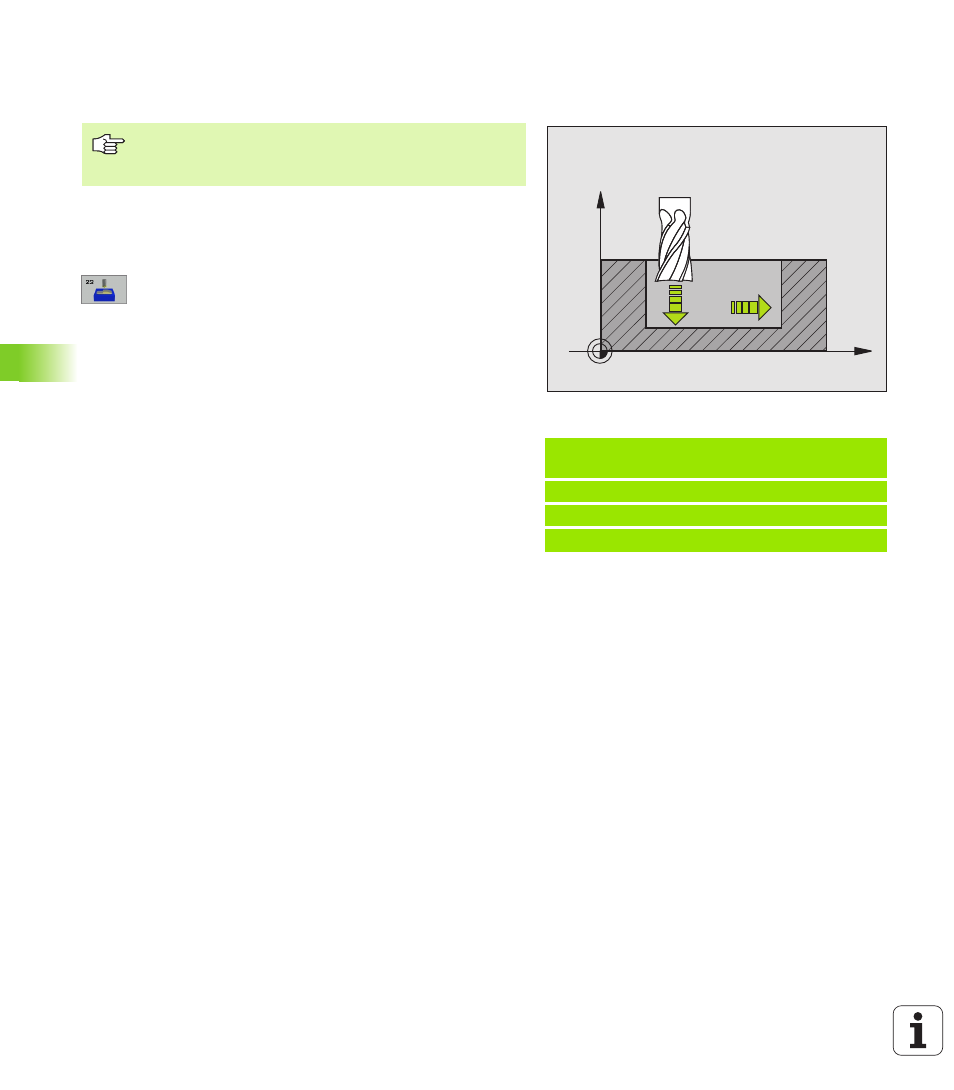

УЧПУ самостоятельно установливает точку старта для
чистовой обработки. Точка старта зависит от
отношений места в кармане.
