Предсверление (цикл 21), Выбор), 22 протягивание (объязательно – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-01)
Страница 383: 6 sl- цик л ы
HEIDENHAIN iTNC 530
383
8.6 SL-
цик
л
ы
ПРЕДСВЕРЛЕНИЕ (цикл 21)
Прохождение цикла
1 Инструмент сверлит с введённой подачей F от актуальной
позиции до первой глубины подвода
2 Затем УЧПУ отводит инструмент на ускоренном ходе FMAX
обратно и снова на первую глубину подвода, уменьшённую на
значение расстояения опережения t.
3 Управление самостоятельно установливает расстояние
опережения:
Глубина сверления до 30 мм: t = 0,6 мм
Глубина сверления до 30 мм: t = глубина сверления/50
Максимальное расстояние опережения: 7 мм
4 Потом инструмент сверлит с введённой подачей F на значение
следующей глубины подвода
5 УЧПУ повторяет эту операцию (1 до 4), пока будет достигнута
заданная глубина сверления
6 На дне отверстия УЧПУ вынимает инструмент, после времени
пребывания для выхода из материала, с FMAX обратно на
позицию старта
Применение

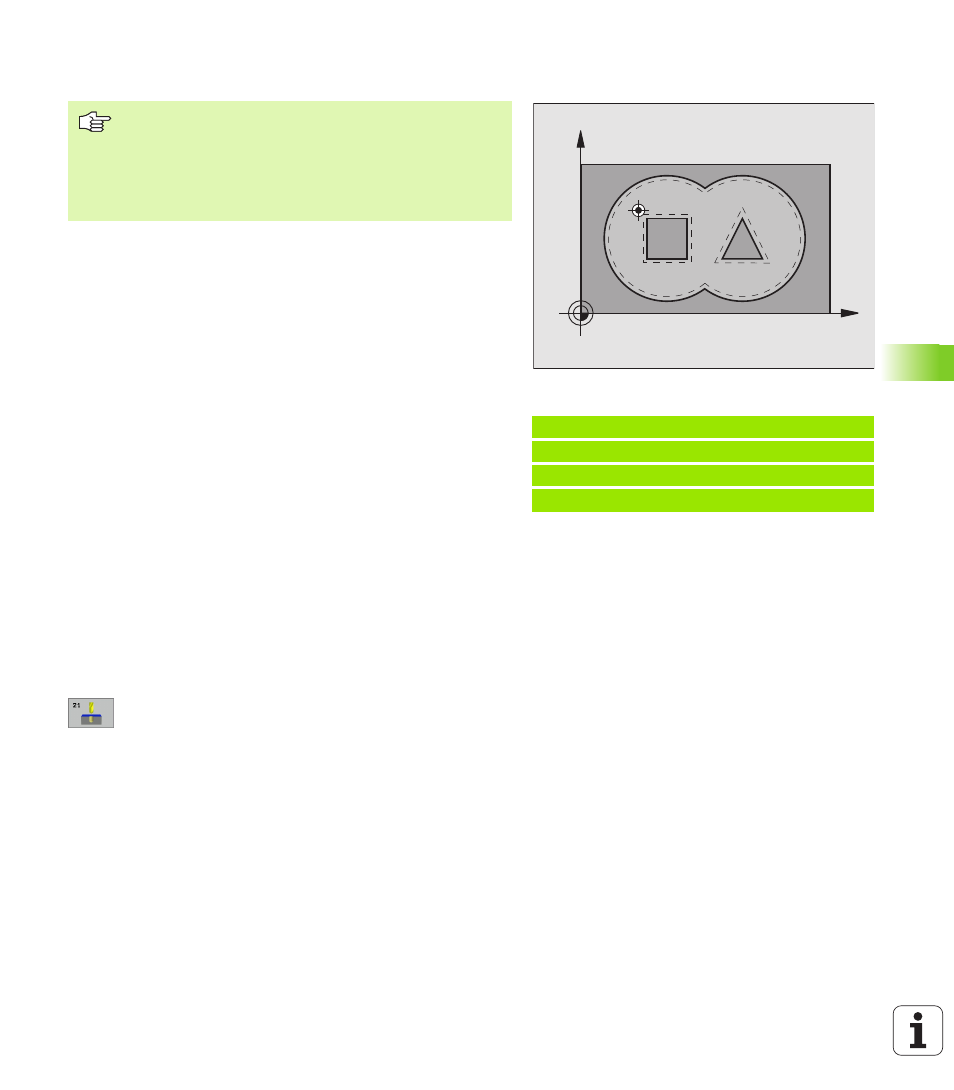

Цикл 21 ПРЕДСВЕРЛЕНИЕ учитывает для пунктов врезания
припуск для читсовой обработки со стороны и припуск для
чистовой обработки на глубине, как и радиус протяжного
инструмента. Пункты врезания являются одновременно точками
старта для протягивания.
8
Глубина подвода Q10 (инкрементно): Размер, на
который инструмент каждый раз подводится (знак
числа при отрицательном направлении обработки
“–”)
8
Подача подвода на глубину Q11: Подача мм/
мин)
8
Номер инструмента протягивания Q13: Номер
инструмента протягивания
Пример: ЧУ-блоки
58 CYCL DEF 21.0 ПРЕДСВЕРЛЕНИЕ
Q10=+5
;ГЛУБИНА ПОДВОДА
Q11=100 ;ПОДАчА НА ГЛУБИНУ
Q13=1
;ИНСТРУМЕНТ ДЛЯ ОчИСТКИ
X
Y
УЧПУ не учитывает программированное в TOOL
CALL-записи значение дельта DR для расчёта точек
врезания в материал.
При узкостях УЧПУ может в данном случае не
выполнить предсверления с помощью инструмента,
который больше чернового инструмента.
