Параметры ввода – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-01)
Страница 473
HEIDENHAIN iTNC 530
473
9.6
Определ
ение
пл
о
ск
о
сти
обрабо
тки
с
по
м
о
щью
тре
х
то
ч
ек
:
PLANE
P
OINTS

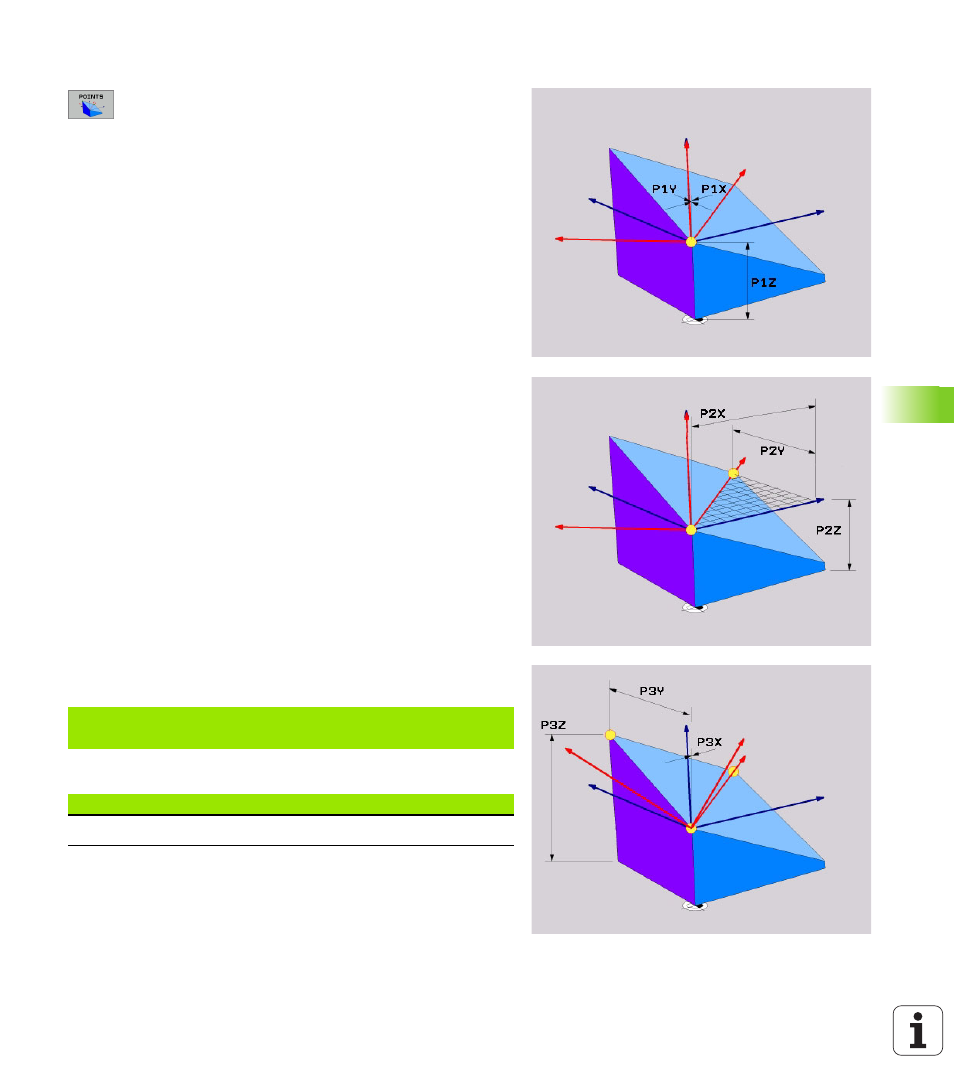

Параметры ввода
8
X-координата 1. точки плоскости?: X-координата
P1X 1. точки плоскости (смотри рисунок справа
вверху)
8
Y-координата 1. точки плоскости?: Y-координата
P1Y 1. точки плоскости (смотри рисунок справа
вверху)
8
Z-координата 1. точки плоскости?: Z-координата
P1Z 1. точки плоскости (смотри рисунок справа
вверху)
8
X-координата 2. точки плоскости?: X-координата
P2X 2. точки плоскости (смотри рисунок справа по
середине)
8
Y-координата 2. точки плоскости?: Y-координата
P2Y 2. точки плоскости (смотри рисунок справа по
середине)
8
Z-координата 2. точки плоскости?: Z-координата
P2Z 2. точки плоскости (смотри рисунок справа по
середине)
8
X-координата 3. точки плоскости?: X-координата
P3X 3. точки плоскости (смотри рисунок справа
внизу)
8
Y-координата 3. точки плоскости?: Y-координата
P3Y 3. точки плоскости (смотри рисунок справа
внизу)
8
Z-координата 3. точки плоскости?: Z-координата
P3Z 3. точки плоскости (смотри рисунок справа
внизу)
8
Дальше с помощью свойств позиционирования
(смотри “Определить поведение при
позиционировании функции PLANE” на странице
ЧУ-запись
Используемые сокращения
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Сокращение
Значение
POINTS
Из английского языка points = точки
