HEIDENHAIN iTNC 530
309
8.3
Цик
л
ы
для
св
ер
л
е
ния
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы
8

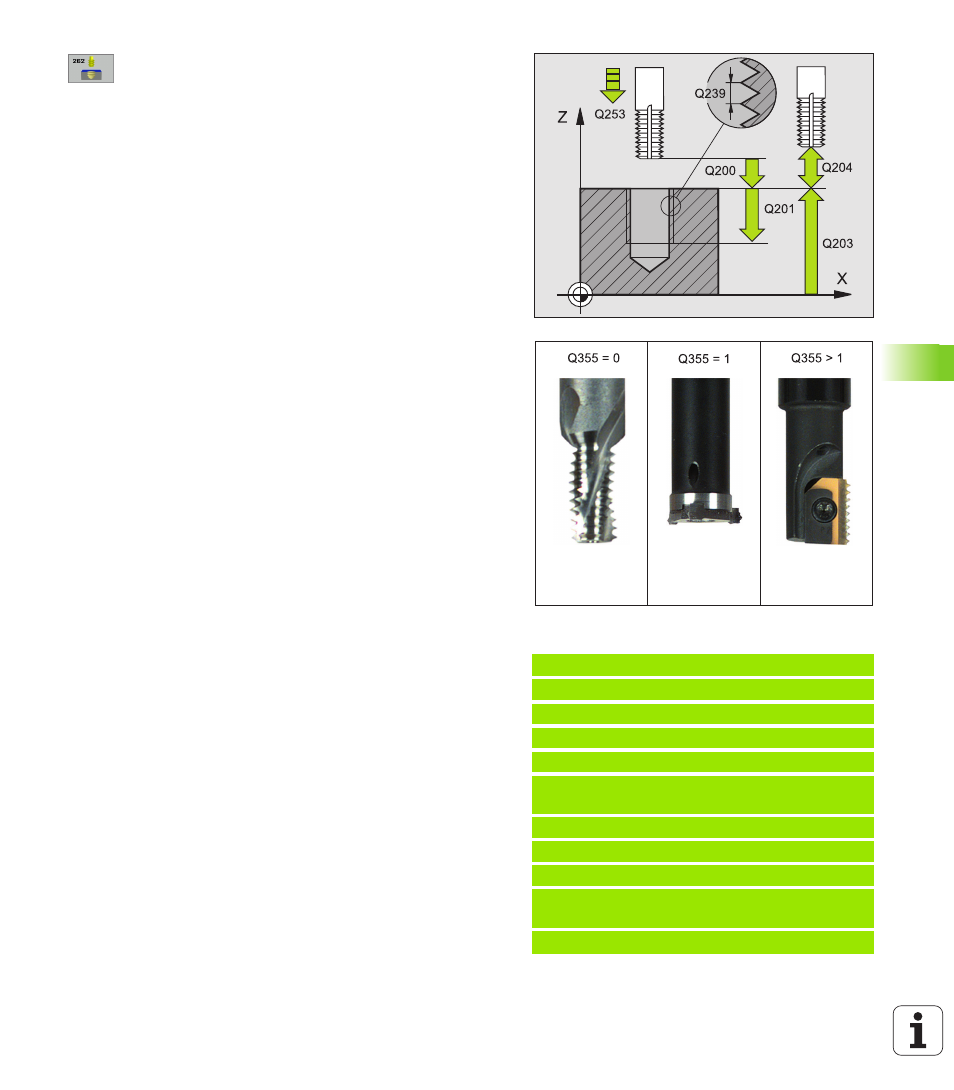

Заданный диаметр Q335: Номинальный диаметр
резьбы
8
Шаг резьбы Q239 Шаг резьбы. Знак числа
определяет правую или левую резьбу:
+ = правая резьба
– = левая резьба
8
Глубина резьбы Q201 (инкрементно): Расстояние
между поверхностью загатовки и дном резьбы
8
Дополнительная обработка Q355: Количество
витков резьбы, на которое смещается инструмент
(смотри рисунок справа внизу):
0 = 360° винтовая линия на глубину резьбы
1 = непрерывная винтовая линия по всей длине
резьбы
>1 = несколько Helix-траекторий с подводом и
отводом, между ними УЧПУ смещает инструмент
на Q355 умножить на шаг
8
Подача предпозиционирования Q253: Скорость
перемещения инструмента при врезании в
загатовку или или при выводе из загатовки в мм/
мин
8
Вид фрезерования Q351: Вид обработки
фрезерованием при M03
+1 = фрезерование попутное
–1 = фрезерование поперечное
8
безопасное расстояние Q200 (инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Коорд. поверхности загатовки Q203
(абсолютно): Координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
Координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Подача фезерования Q207: Скорость
перемещения инструмента при сверлении в мм/
мин
Пример: ЧУ-блоки
25 CYCL DEF 262 ФРЕЗЕРОВАНИЕ РЕЗЬБЫ
Q335=10 ;ЗАДАННЫЙ ДИАМЕТР
Q239=+1.5 ;ШАГ
Q201=-20 ;ГЛУБИНА РЕЗЬБЫ
Q355=0
;ДОПОЛНИТЕЛНЫЙ ПЕРЕХОД
Q253=750 ;ПОДАчА
ПРЕДПОЗИЦИОНИРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+30 ;КООРД.ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q207=500 ;ПОДАчА ФРЕЗЕРОВАНИЯ
