HEIDENHAIN iTNC 530 67
2.4
Ус
та
н
о
в
л
ен
и
е
опорной
то
ч
ки
(
бе
з 3D-
им
пу
л
ь
сной
систе
м
ы
)

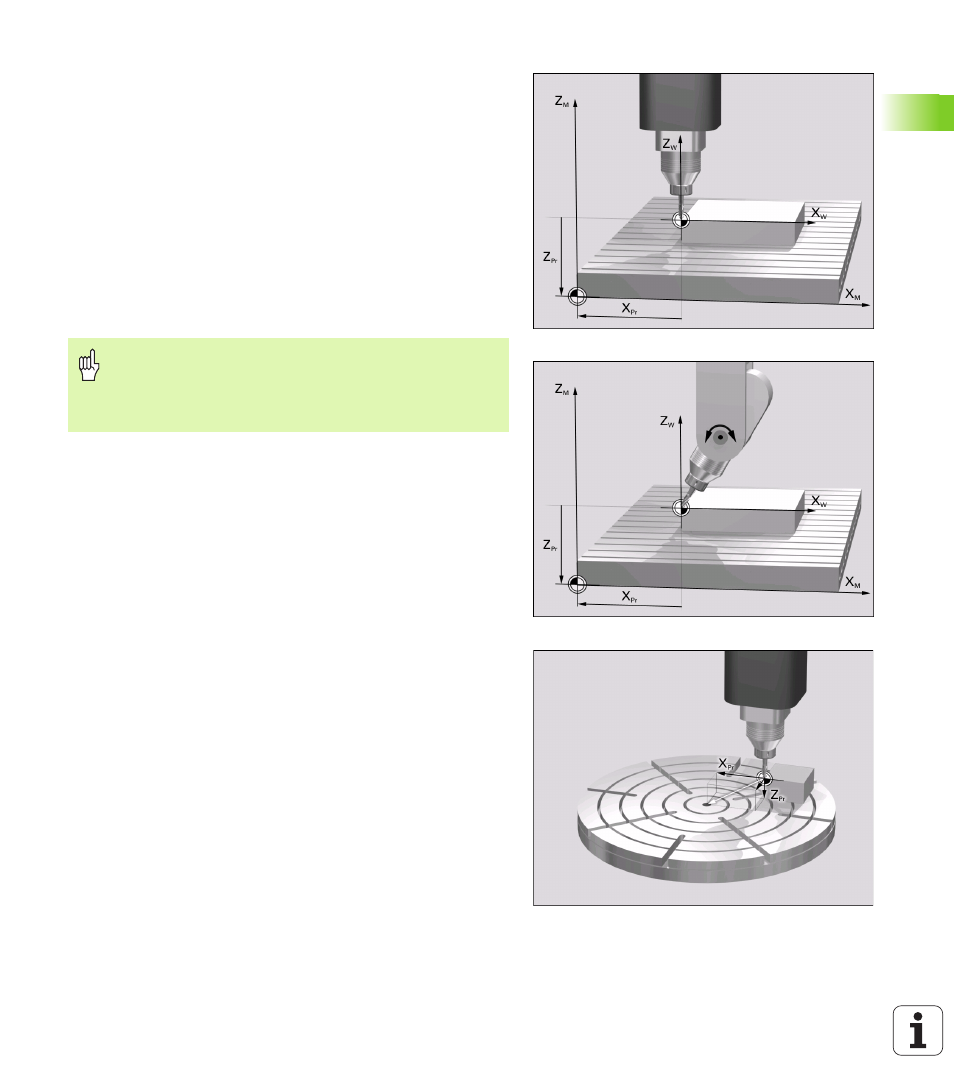

Объяснения к записанным в таблицы Preset значениям
„ Простой станок с тремя осями без приспособления наклона
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до отсчетной точки (с
правильным знаком числа, смотри рисунок справа вверху)
„ Станок с качающейся головкой
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до отсчетной точки (с
правильным знаком числа, смотри рисунок справа по середине)
„ Станок с круглым столом
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до центра круглово стола (с
правильным знаком числа, смотри рисунок справа внизу)
„ Станок с поворотным столом и поворотной головкой
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до центра круглово стола
Обратите внимание, что при смещении делительного
устройства на столе станка (реализуется путем
изменения описания кинематики) смещаются также
предустановки, не связанные непосредственно с
делительным устройством.
