Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-01)
Страница 348
348
8 Программирование: Циклы
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
(
вые
м
ек
),
ца
п
ф
и
па
зо
в
8
Обьём обработки (0/1/2) Q215: Определить
обьём обработки
0: Черновая и чистовая обработка
1: Только черновая обработка
2: Только чистовая обработка
Чистовая обработка бока и чистовая обработка на
глубине выполняются только, если данный
припуск на чистовую обработку (Q368, Q369)
определен
8
Ширина канавки Q219 (значение параллельно
вспомогательной оси плоскости обработки):
Ввести ширину паза; если вводите ширину паза
равну диаметру инструмента, то УЧПУ выполняет
только черновую обработку (фрезерование
продольного паза). Максимальная ширина
канавки при черновой обработке: Двойной
диаметр инструмента
8
Припуск на чистовую обработку со стороны
Q368 (инкрементно): Припуск на чистовую
обработку на плоскости обработки.
8
Диаметр готовой детали Q375: Ввод диаметра
делительной окружности
8

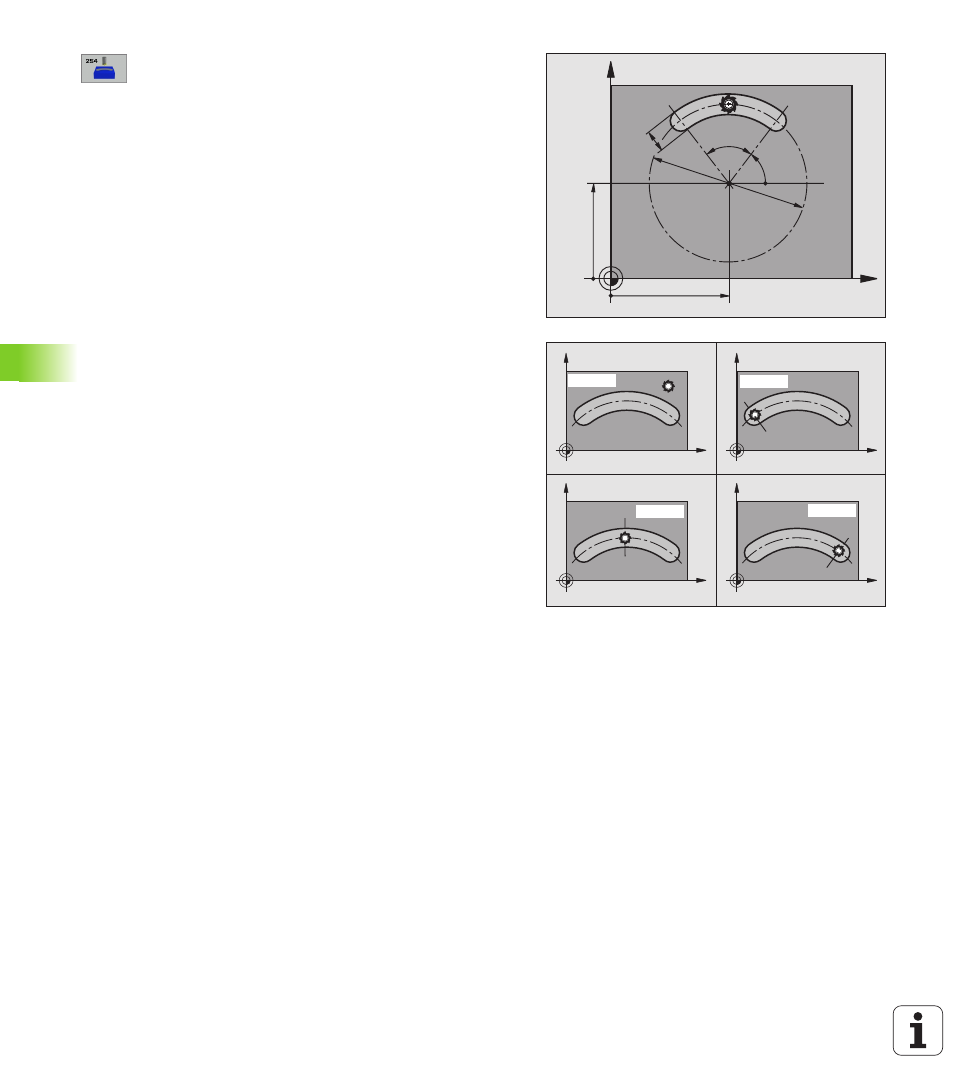

База для положения канавки (0/1/2/3) Q367:
Положение канавки в отнесении к позиции
инструмента при вызове цикла (смотри рисунок
справа по середине):
0: Позиция инструмента не учитывается.
Положение канавки рассчитывается из
введенного центра делительной окружности и
угла старта
1: Позиция инструмента = сентр левой окружности
канавки. Угол старта Q376 относится к этой
позиции. Введенный центр делительной
окружности не учитывается.
2: Позиция инструмента = центр средней оси. Угол
старта Q376 относится к этой позиции. Введенный
центр делительной окружности не учитывается.
3: Позиция инструмента = центр правой
окружности канавки. Угол старта Q376 относится к
этой позиции. Введенный центр делительной
окружности не учитывается.
8
Центр 1-ой оси Q216 (абсолютно): Центр
делительной окружности на главной оси
плоскости обработки Действует только, если
Q367 = 0
8
Центр 2-ой оси Q217 (абсолютно): Центр
делительной окружности на вспомогательной оси
плоскости обработки. Действует только, если
Q367 = 0
8
Угол старта Q376: (абсолютно): Ввод полярного
угла точки старта
8
Угол раствора паза Q248 (inkremental): Ввод угла
раствора паза
X
Y
Q248
Q376
Q219
Q375
Q216
Q217
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
