HEIDENHAIN iTNC 530 39
1.2
Экран
и
пу
ль
т
управ
л
ения
Пульт обслуживания

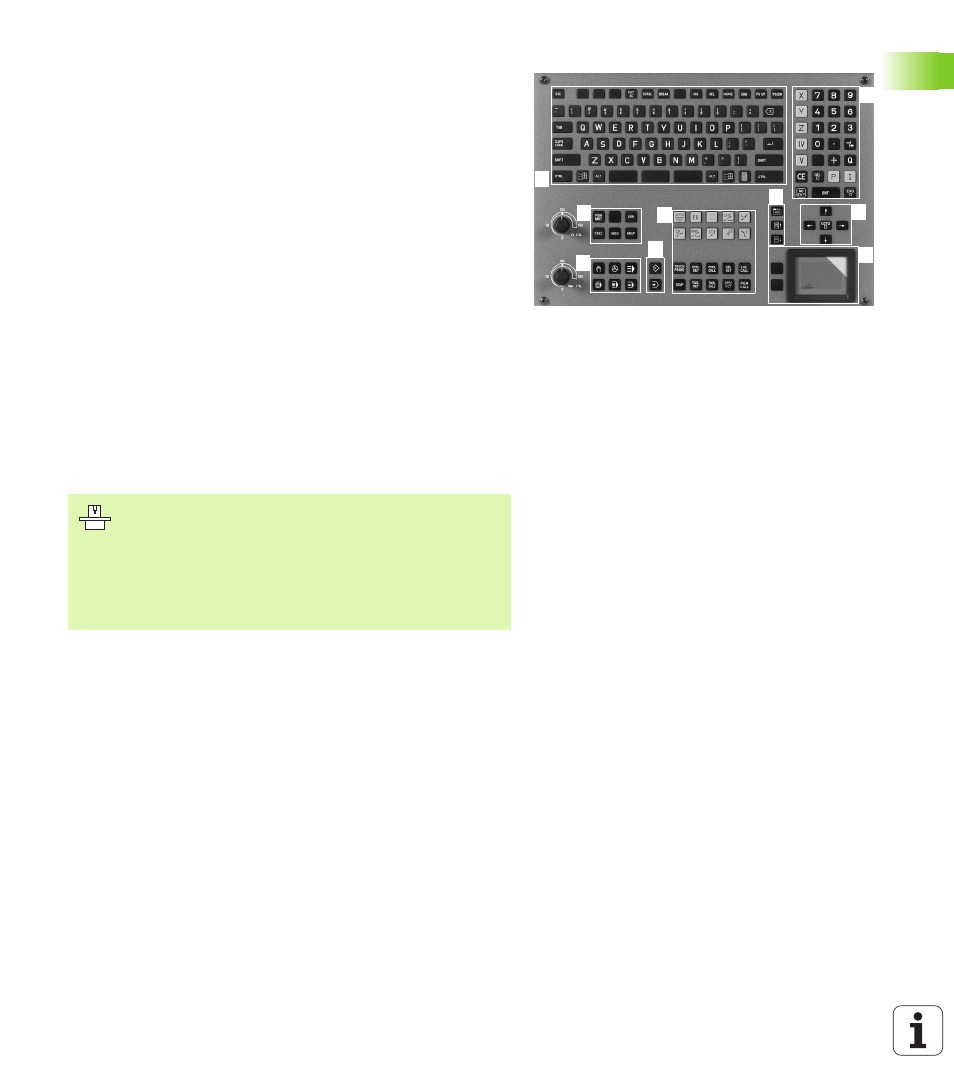

УЧПУ поставляется с пультом управления TE 530. Рисунок справа
вверху показывает элементы управления TE 530:
Функции отдельных клавиш собраны на второй странице
оболочки этой инструкции.
1 Алфавитная клавиатура для ввода текстов, имён файлов и
ДИН/ИСО-программирования.
Версия с двумя процессорами: Дополнительные клавиши для
обслуживания Windows
2 „ Управление файлами
„ Калькулятор
„ MOD-функция
„ HELP-функция (ПОМОЩЬ)
3 Режимы работы для программирования
4 Режимы работы станка
5 Открытие диалогов программирования
6 Клавиши со стрелкой и команда перехода GOTO
7 Ввод числовых значений и выбор оси
8 Подкладка мыши: только для обслуживания версии с двумя
процессорами, программируемых клавишей и smarT.NC
9 smarT.NC-клавиши навигации
Некоторые производители станков не используют
стандартного пульта управления фирмы HEIDENHAIN.
В таких случаях обратите внимание на Инструкцию
обслуживания станка.
Внешние клавиши, как нпр. NC-START (ЧУ-СТАРТ) или
NC-STOP (ЧУ-СТОП), описываются так же в
инструкции обслуживания станка.
1 2
3
5
1 4
6
7 7
1
7 9
8
