Страница 440: 9 цик л ы для пере сч ёта к оор динат
440
8 Программирование: Циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

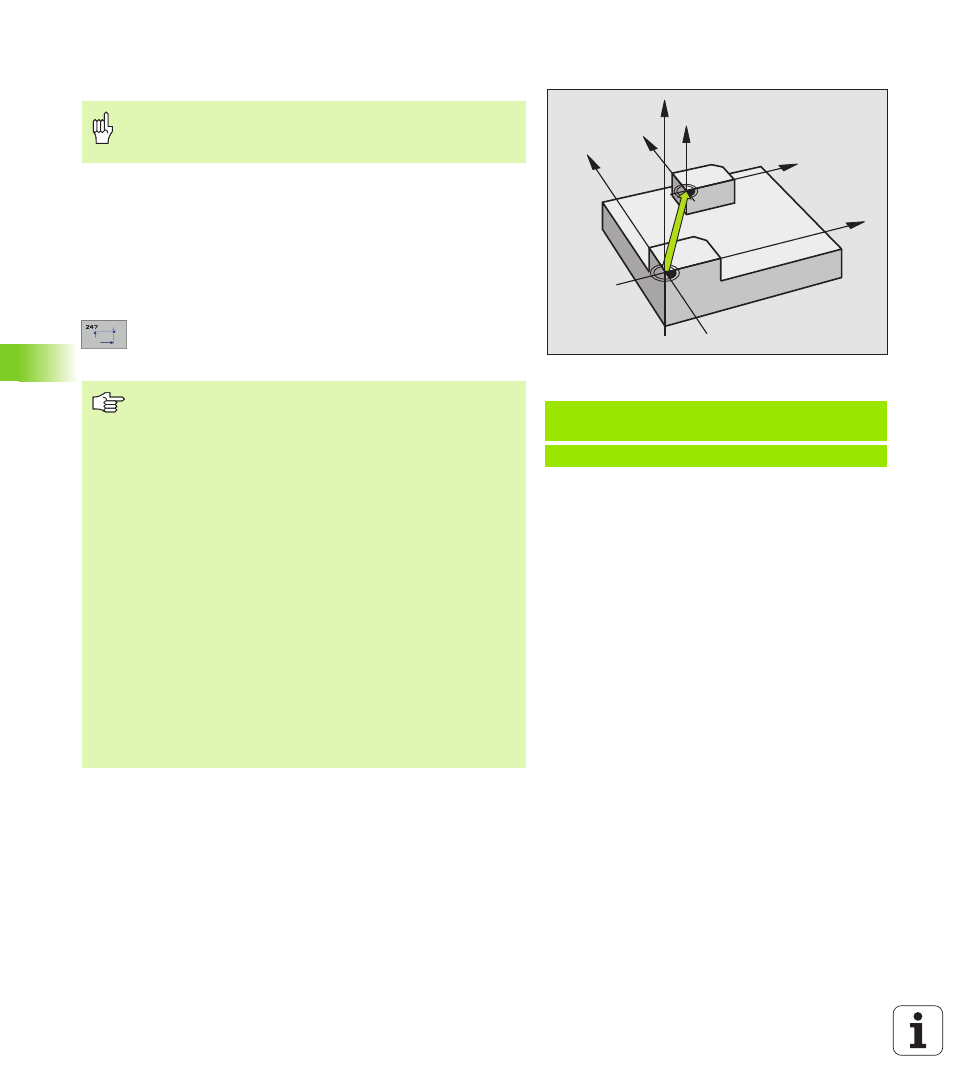

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ (цикл 247)
С помощью цикла УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ можете в
активировать Preset, определённую в таблицы Preset, в качестве
новой опорной точки.
Действие
После дефиниции цикла УСТАНОВЛЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат и перемещения нулевых точек (абсолютные и
инкрементные) относятся к новому Preset.
8
Новая опорная точка?: Указать номер базовой
точки из таблицы Preset, которая должна
активироваться
Индикация статуса (состояния)
В инидкации статуса УЧПУ высвечивает активный номер
предустановки за символом опорной точки.
Пример: ЧУ-блоки
13 CYCL DEF 247 УСТАНОВЛЕНИЕ
БАЗОВОЙ ТОчКИ
Q339=4
;НОМЕР БАЗОВОЙ ТОчКИ
Z
Z
X
X
Y
Y
Если эксплуатируете iTNC 530 с установкой PRESET =
OFF, цикл 247 действует как это описано в инструкции
по обслуживанию ПО 340 420-xx.
При активировании опорной точки из таблицы Preset,
УЧПУ сбросывает все активные пересчеты координат,
активированные с помощью следующих циклов:
Цикл 7, смещение нулевой точки
Цикл 8, зеркальное отражение
Цикл 10, поворот
Цикл 11, размерный коэфицент
Цикл 26, размерный коэфицент специфический для
оси
Пересчет координат из цикла 19, Наклон плоскости
обработки остается активным.
УЧПУ установливает Preset только на этих осях,
которые являются активными в таблицы Preset.
Опорная точка осей, обозначенных с – остается
неизмененной.
Если оператор активирует номер предустановки 0
(строка 0), тогда активируете опорную точку,
установленную в ручном режиме работы мануально.
В режиме работы PGM-тест цикл 247 не действует.
