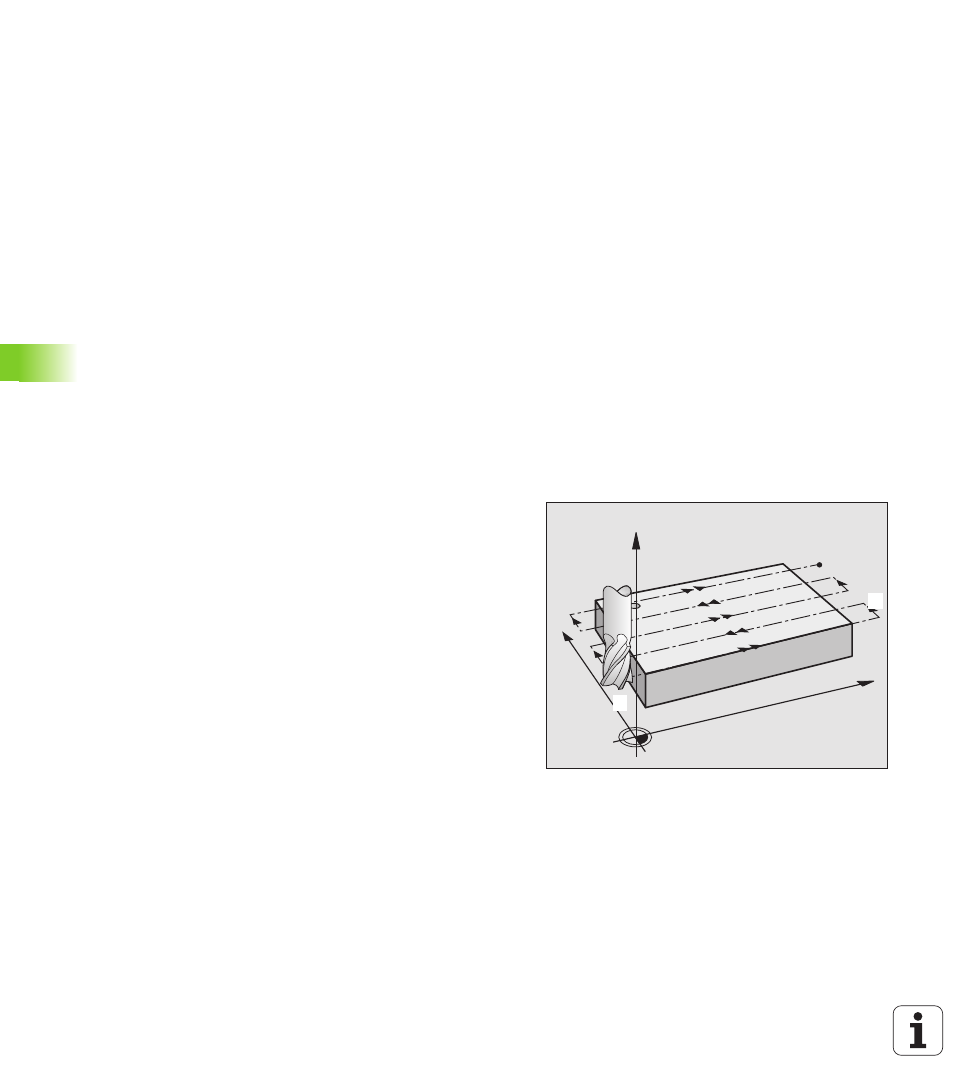

ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ (цикл 232)
С помощью цикла 232 можете фрезеровать плоскую поверхность
несколькими подводами и при учете припуска на чистовую
обработку. При этом оператор распологает тремя стратегиами
обработки:
Стратегия Q389=0: Меандровая обработка, подвод со стороны
вне обрабатываемой поверхности
Стратегия Q389=1: Меандровая обработка, подвод со стороны
в пределах обрабатываемой поверхности
Стратегия Q389=2: Обаботка построчная, возврат и подвод со
стороны с подачей позиционирования
1 УЧПУ позиционирует инструмент от актуальной позиции на
ускороенном ходе FMAX с логикой позиционирования на точку
старта
1
: Если актуальная позиция на оси шпинделя является
больше 2. безопасного расстояния, то УЧПУ перемещает
сначала инструмент на плоскости обработки и потом на оси
шпинделя, в другом случае на 2. безопасное расстояние и
потом на плоскости обработки. Точка старта на плоскости
обработки лежит со смещением на радиус инструмента и на
боковое безопасное расстояние рядом с обрабатываемой
деталью
2 Затем инструмент перемещается с подачей
позиционирования на оси шпинделя на расчитанную УЧПУ
первую глубину подачи
Стратегия Q389=0
3 Потом инструмент перемещается с программированной
подачей фрезерования на конечную точку
2
. Конечная точка
лежит вне поверхности, УЧПУ расчитывает ее из
программированной точки старта, программированной длины,
программированного бокового безопасного расстояния и
радиуса инструмента
4 УЧПУ смещает инструмент с подачей предпозиционирования
поперечно на точку старта следующей строки; УЧПУ
расчитывает смещение из программированной ширины,
радиуса инструмента и максимального коэфицента наложения
траекторий
5 Потом инструмент перемещается обратно в направлении
точки старта
1
6 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности В конце последнего прохода
осуществляется подвод на следующую глубину обработки
7 Для избежания пустых проходов, плоскость обрабатывается
затем в обратной последовательности
8 Операция повторяется, пока все подводы будут выполнены.
При последнем подводе фрезеруется лишь записанный
припуск на чистовую обработку с подачей чистовой обработки
9 В конце УЧПУ перемещает инструмент с FMAX обратно на
2. безопасное расстояние
X
Y
Z
11
12
