VEGAPULS 42, 44 und 45 – 4 … 20 mA
Устр. формир. сигнала VEGA
Rx
VEGAMET 513, 514, 515, 602
50 … 100 Ohm
VEGAMET 614
Сопротивление
VEGADIS 371
не
требуется
VEGAMET 601
200 … 250 Ohm
VEGASEL 643
150 … 200 Ohm
VEGAMET 513 S4, 514 S4
515 S4, VEGALOG EA-карта
100 … 150 Ohm
Запуск в работу
+
-
Ri
³ 250 W
250
9
+
-
Ri
<
250
9
6.4Настройка с карманной HART
®
- ЭВМ
С каждой карманной HART
®
-ЭВМ Вы можете
запускать в работу ультразвуковые датчики
VEGAPULS серии 40К, как и все другие
HART®- способные датчики. Специальное
DDD (Data-Device-Description) не является
необходимым.
Обратите внимание:
Если сопротивление источника питания
меньше чем 250 Ом, то нужно для настройки
включить в сигнальный/подключающий
провод сопротивление.

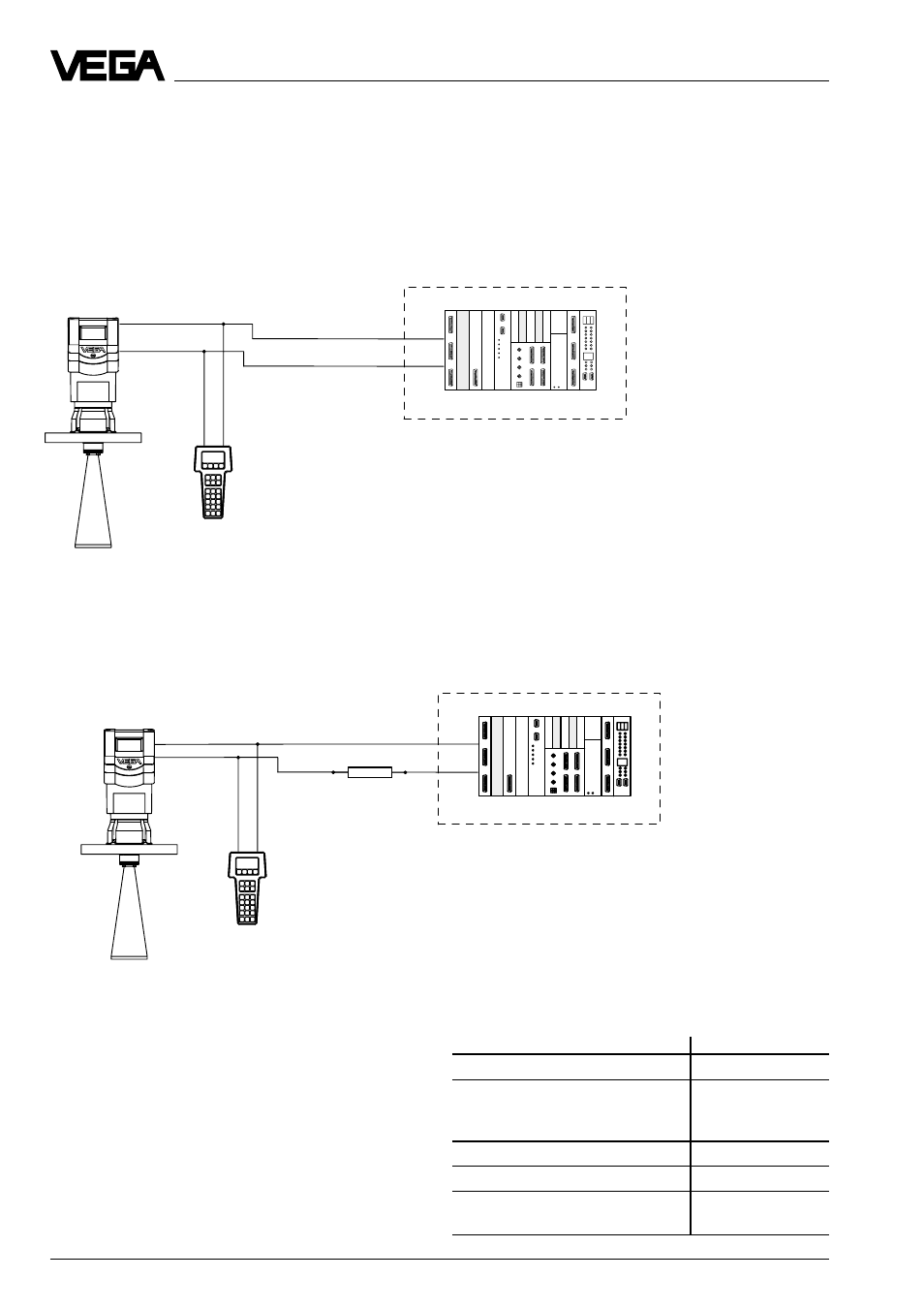

Подключение к устройству формирова-
ния сигнала VEGA
Если Вы подключаете HART
®
-способный
датчик к устройству формирования сигнала
VEGA, то Вы должны для продолжительной
HART
®
- настройки подключить датчик через
сопротивление согласно следующей таблице.
Для того, чтобы вместе с внутренним со-
противлением прибора обеспечить необходи-
мую для HART
®
-прибора величину 250 Ом.
Общее сопротивление, имеющееся в
системе, позволяет соответственно
сократить
Rx.
Подключите карманную HART
®
- ЭВМ просто
к сигнальному проводу датчика, после того
как Вы подключили датчик к питающему
напряжению.
Цифровые регулировочные и коммуникацион-
ные сигналы при слишком маленьком сопро-
тивлении питающего источника тока или
системы формирования сигнала практически
коротко замыкаются, так что связь датчика
была бы ненадежной.
