VEGAPULS 42, 44 und 45 – 4 … 20 mA 73

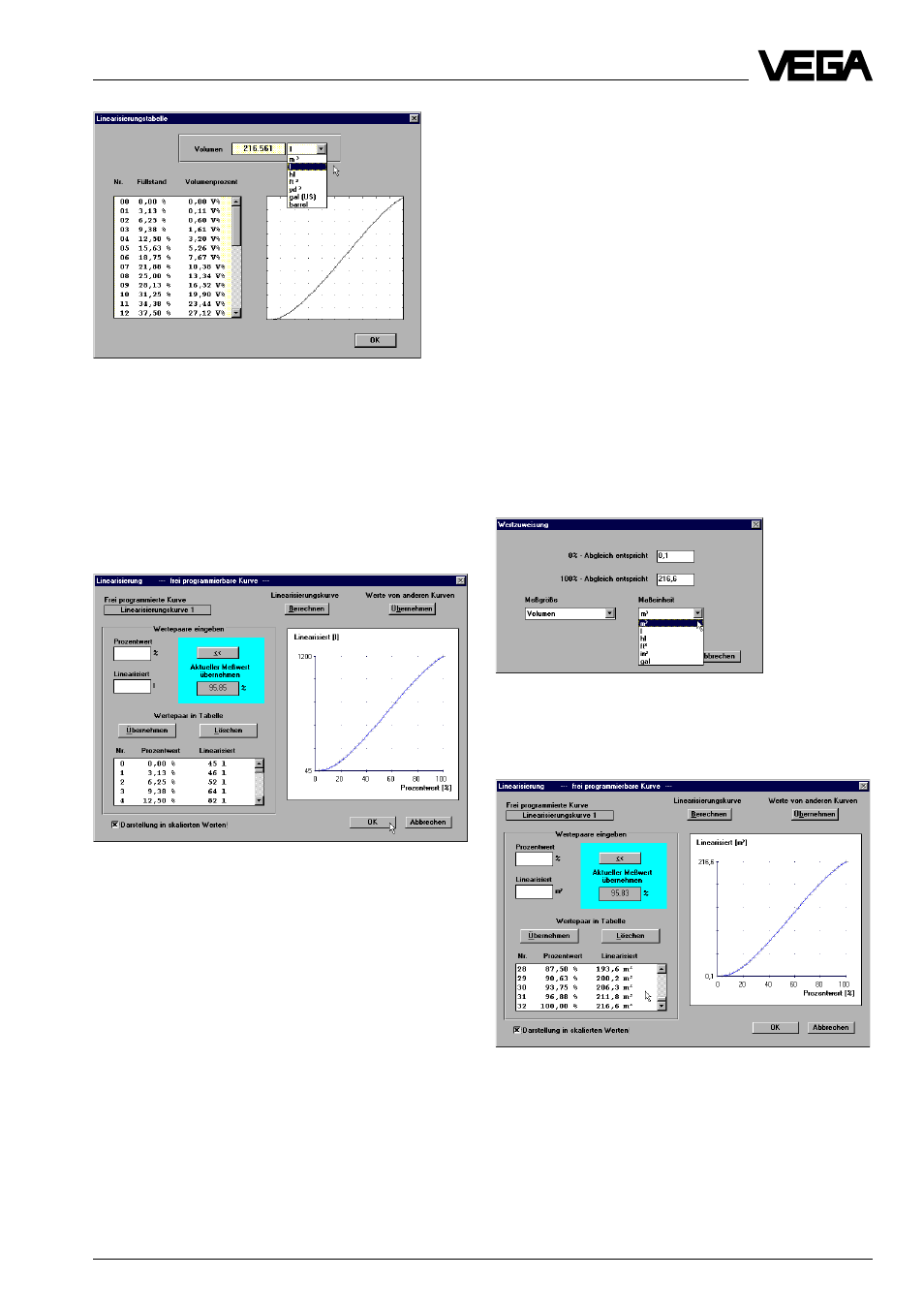

Запуск в работу
Между опорными точками линейная интерпо-
ляция.
• Нажмите на “OK” и Вы опять находитесь в
окне меню “Tankberechnung“.
• Нажмите в окне меню “Tankberechnung“
снова на “OK” и Вы находитесь в начале
меню линеаризации.
Здесь Вы снова получите рассчитанную
линеаризированную кривую. Но данные
объема под рубрикой “Linearisiert“ более не
соответствуют объему, рассчитанному про-
граммой расчета резервуара.
Почему?
В меню “Wertzuweisung“ (Geratedaten/
Auswertung/Wertzuweisung) было введено,
что при 0 % заполнении в резервуаре 45
литров, а при 100 % заполнении 1200 лит-
ров. Геометрия рассчитанного лежащего
резервуара пропорциональна такой вели-
чине, если бы резервуар фактически имел
содержимое только 1200 литров. Линеари-
зированная кривая рассчитанного резер-
вуара используется таким образом с
измененным масштабом по отношению к
значениям объема, которые указаны в
меню “Wertzuweisung“.
Если выдается фактическое содержание
рассчитанного резервуара, то в меню
“Wertzuweisung“ нужно ввести объем,
который рассчитан программой расчета
резервуара.
Тогда датчик выдает фактический объем
заполнения на основе введенных размеров
резервуара.
• Покиньте меню, нажав “OK”.
• Подтвердите ввод данных, нажав “OK”, и
ваша индивидуальная линеаризированная
кривая сохранится в датчике.
