Монтаж и установка
Благодаря такому сборнику заполняемого
материала размером 300 ... 800 мм в конце
отводной трубы, радарный сигнал, который
пронизывает заполняемый материал,
отражаясь от дна трубы в заполняемом
материале так сильно затухает, что датчик
может надежно отделить эхо-сигнал от по-
верхности заполняемого материала от эха-
сигнала от дна. При недостаточном
приемнике заполняемого материала рассеи-
вающий экран на конце опуска выполняет ту
же функцию. Рассеивающий экран отражает
сигналы от дна в сторону, в отверстие
волновода.
Соединения с отводной трубой
Соединения с отводными трубами должны
выполняться так, чтобы возникали, по воз-
можности, незначительные отражения от
стенок соединительных труб. Это важно
прежде всего для соединения выравнивания
давления в верхней части трубы. Следует
учитывать следующие пункты:
• Использовать возможно маленькие отвер-
стия для соединения.
• Диаметр соединительных труб не должен
превышать 1/3 диаметра отводной трубы.
• Соединительные трубы не должны высту-
пать внутрь волновода.
• Следует избегать больших сварных швов.
• Дополнительные соединения в отводной
трубе должны находиться в той же плоско-
сти, что и соединение отверстий выравни-
вания давления (совпадают или
сдвигаются на 180°).

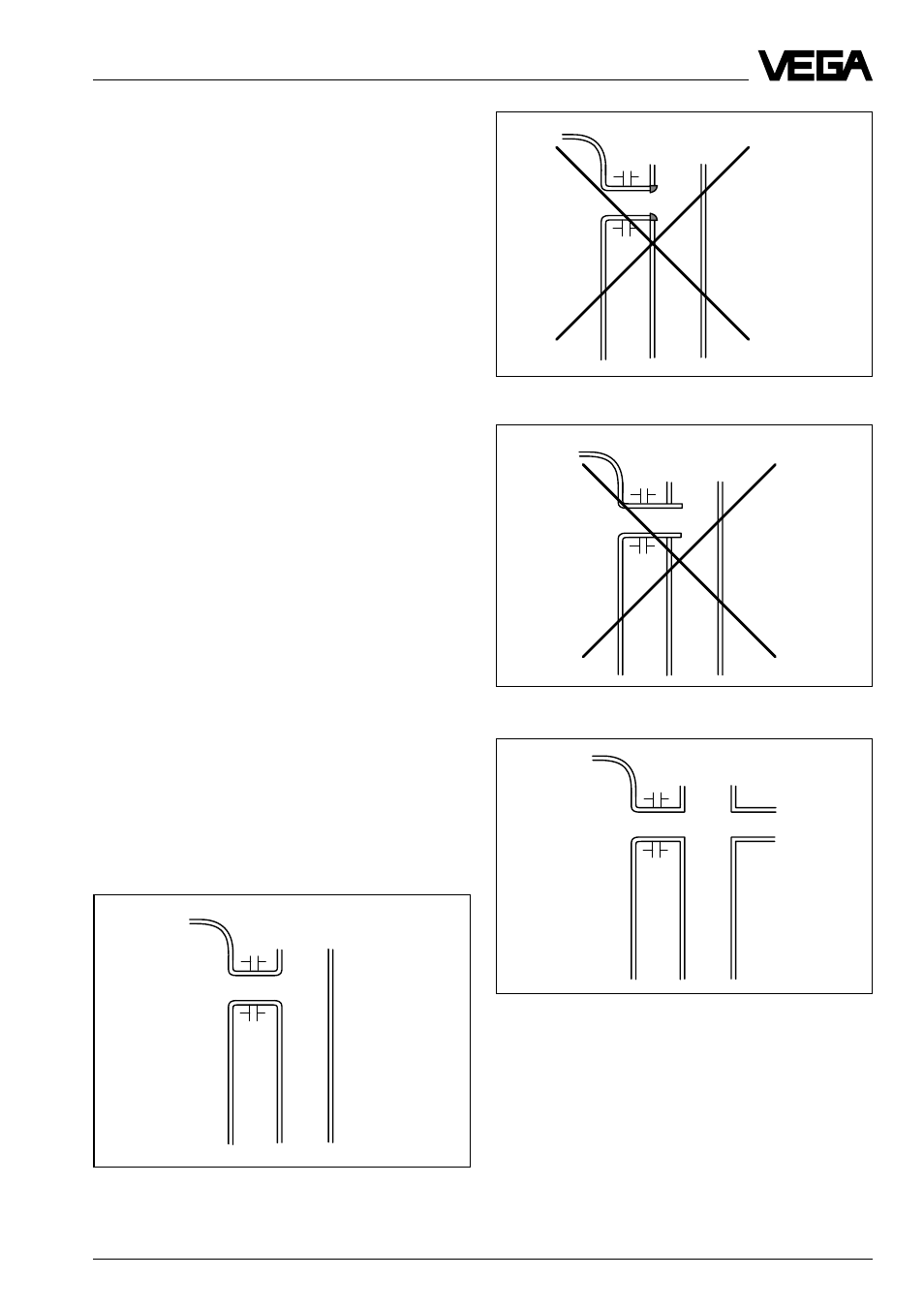

В соединении трубы большой сварной шов
Соединительная труба выступает
Дополнительное соединение в отводной трубе
в одной плоскости
Обтимальное соединение с обводной трубкой
