Страница 51: Монтаж и установка
VEGAPULS 42, 44 und 45 – 4 … 20 mA
51
< 140 mm
(250 mm)
Монтаж и установка
4.5 Ошибки установки
Патрубок слишком длинный
При установке антенны в слишком длинный
патрубок возникает сильный ложный эхо-
сигнал, который осложняет измерения. Обра-
тите внимание на то, чтобы рупорная
антенна, по-возможности, выступала из
штуцера.
Параболический эффект выпуклых
крыш резервуаров
Выпуклые или параболические крыши резер-
вуаров влияют на сигнал как параболическое
зеркало. Если радарный датчик расположен
в центре такой параболической крыши, то он
получает усиленные ложные эхо-сигналы.
Оптимальный монтаж здесь, как правило, на
половине радиуса резервуара от середины.

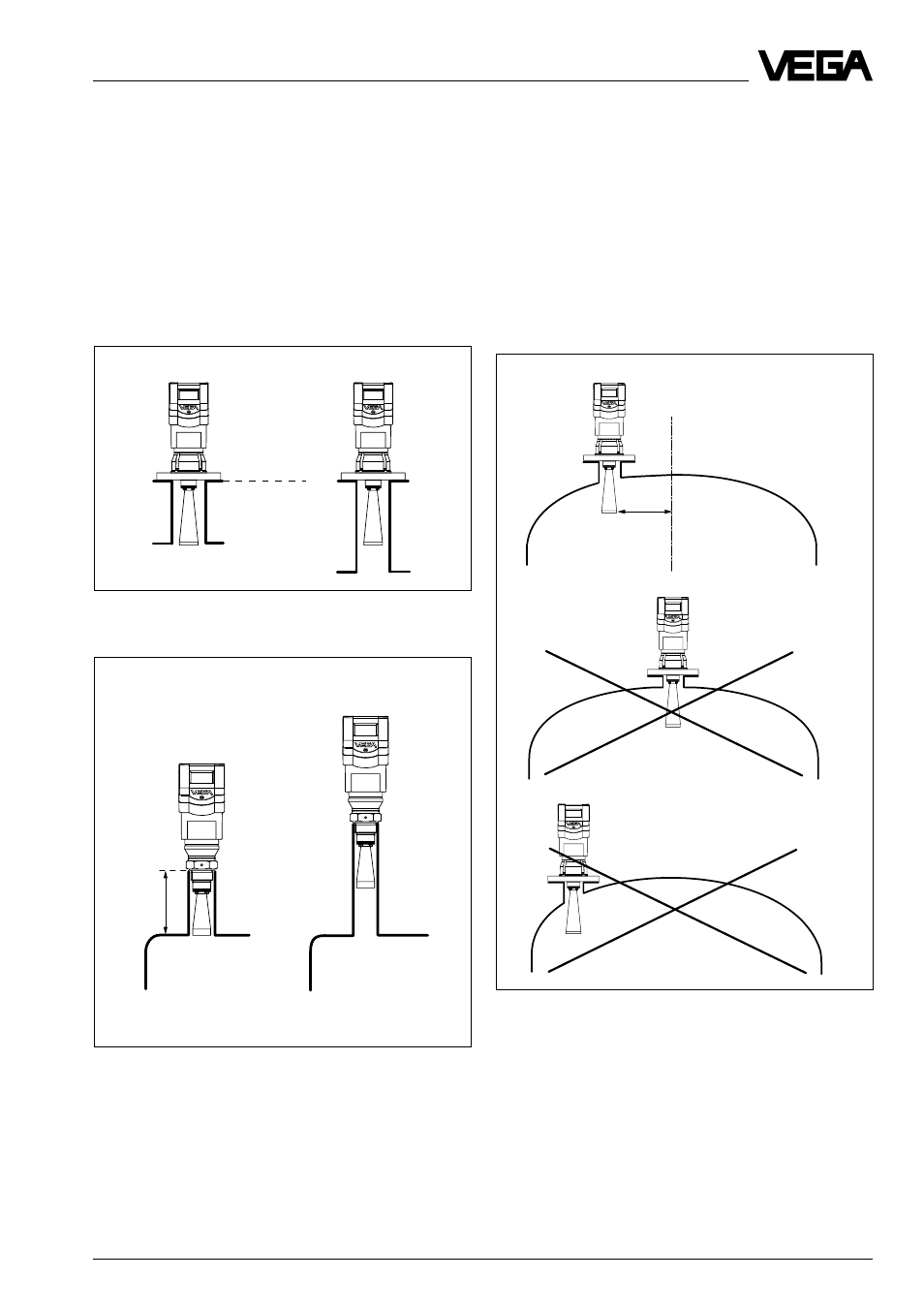

Фланцевая антенна: Правильная и неправиль-
ная длина патрубка
Фланцевая антенна: Правильная и неправиль-
ная длина патрубка
Монтаж на резервуаре с параболической
крышей
Правильно
Неправильно
Правильно
Неправильно
Правиль-
но
~
1
/
2
радиуса
резерву-
ара
Неправиль-
но
Неправильно
базовая
плоскость
