10
VEGAPULS 42, 44 und 45 – 4 … 20 mA
Описание прибора
2
2
4 ... 20 mA
1.3 Настройка
Каждое применение датчика уникально,
поэтому каждому радарному датчику долж-
на быть сообщена некоторая основная ин-
формация о его задаче измерения и об
измеряемой среде, например - какой уровень
заполнения означает “пусто” и какой
уровень заполнения означает “полно”. Наряду
с этой регулировкой “пусто - полно” радар-
ные датчики VEGAPULS позволяют множе-
ство других регулировок и видов настройки.
Для этого радарные датчики вы настраивае-
те и параметрируете с помощью
- ПЭВМ
- съемного регулировочного модуля
MINICOM
- карманной HART® - ЭВМ

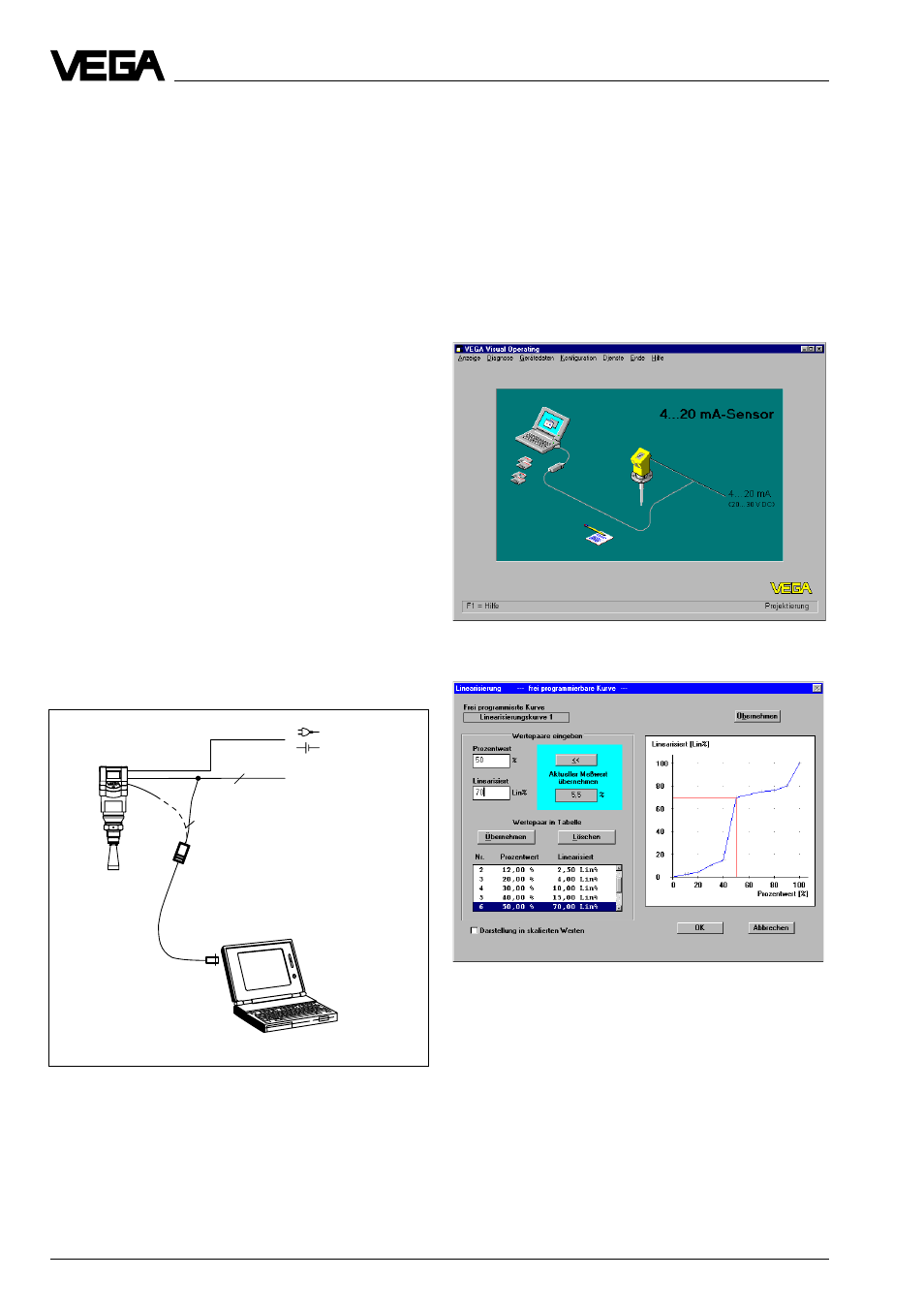

Настройка с помощью ПЭВМ
Запуск в действие и регулировка радарных
датчиков происходит, как правило, с ПЭВМ,
используя обслуживающую программу VVO
(VEGA Visual Operating) в Windows®.
Программа позволяет вам с помощью карти-
нок, графиков и визуализации процесса
быстро настраивать и параметрировать
прибор
Настройка с помощью ПЭВМ подключаемой к
линии аналогового сигнала 4 … 20 мA и
питания или непосредственно к датчику
(четырехпроводный датчик)
ПЭВМ может быть подключена непосред-
ственно к датчику или в любом месте сиг-
нальной линии. Подключение производится
через двухпроводный адаптер VEGA-
CONNECT 2.
Значения настроек и параметров могут быть
накоплены с помощью математического
обеспечения на ПЭВМ и защищены паролем.
Затем данные при необходимости можно
быстро перенести на другие датчики.
Программа настройки распознает тип датчика
Визуализированное представление данных
линеаризированной кривой резервуара
