Монтаж и установка
4.4 Ложный эхо-сигнал
Место установки радарного датчика должно
быть выбрано так, чтобы с радарным
сигналом не пересекались встроенные конст-
рукции или втекающие заполняемые
материалы. Следующие примеры и указания
покажут Вам наиболее частые проблемы
измерения и помогут их избежать.
Выступы резервуаров
Формы резервуаров с плоскими выступами
могут сильно затруднять измерения из-за
сильного ложного эхо-сигнала. Экраны над
этими плоскими выступами рассеивают
ложный эхо-сигнал и гарантируют надежное
измерение.
Впускной коллектор, например для смешива-
ния материала, с плоской обращенной к
радарному датчику поверхностью закрыва-
ется наклонным экраном. В результате
ложный сигнал рассеивается.
Встроенные конструкции
резервуаров
Встроенные конструкции резервуаров, на-
пример лестница, часто являются причиной
ложного эхо-сигнала. Обратите внимание при
проектировании мест измерения на
беспрепятственный доступ радарного сигна-
ла к заполняемому материалу.
Распорки резервуаров
Распорки резервуаров могут так же, как и
другие встроенные конструкции резервуа-
ров, быть причиной сильных ложных эхо-
сигналов, накладывающихся на полезное эхо.
Маленькие экраны действенно предотвраща-
ют прямое отражение ложных эхо-сигналов.
Ложные эхо-сигналы диффузно
рассеиваются в пространстве и затем от-
фильтровываются измерительной электро-
никой как “эхо-шумы”.

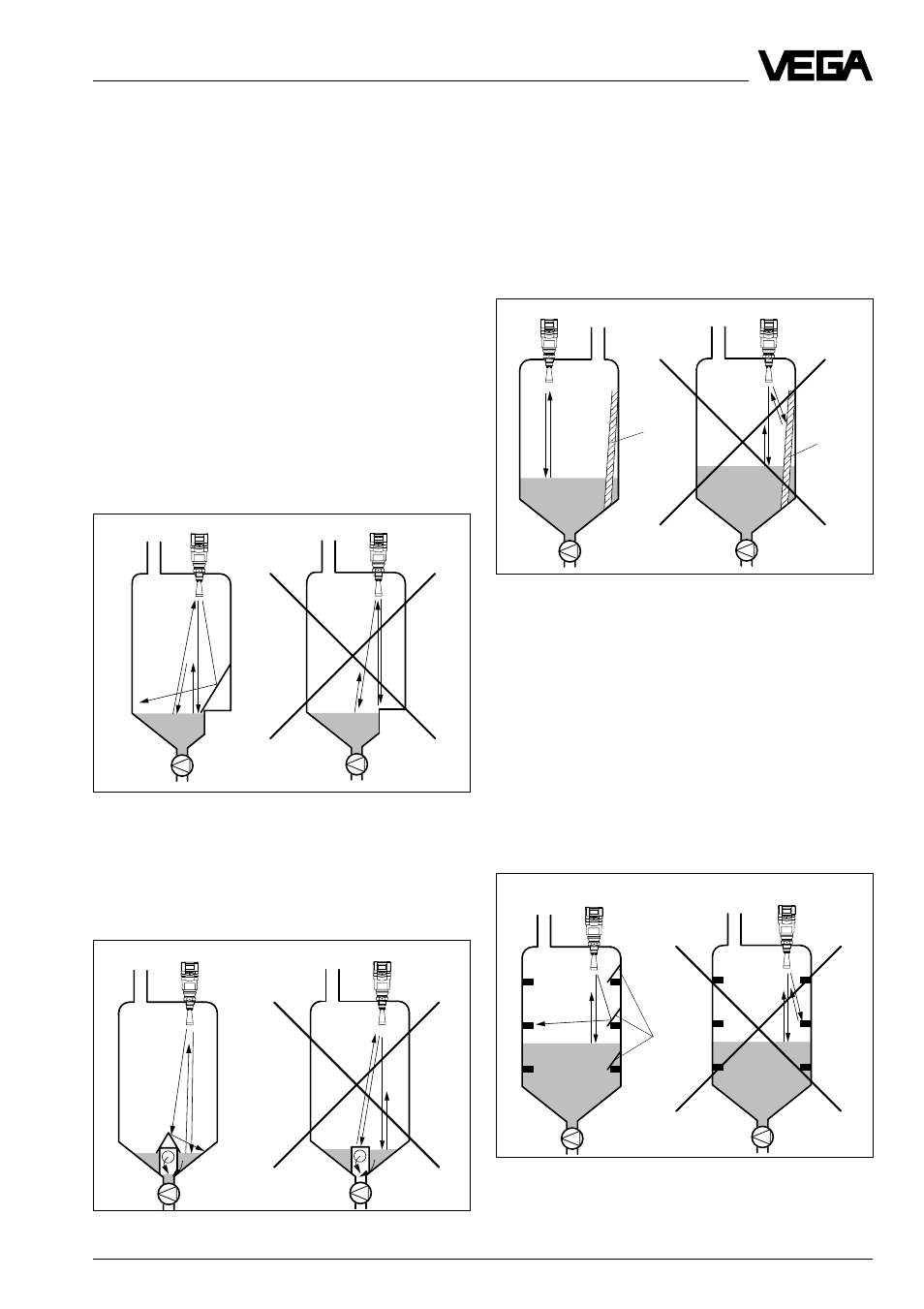

Плоские выступы резервуаров
Выступы резервуара (впускная труба)
Встроенные конструкции резервуара
Распорки резервуара
Правильно Неправильно
Правильно Неправильно
Правильно Неправильно
Лест-
ница
Лест-
ница
Правильно Неправильно
Экраны
