Монтаж и установка

0 %

~45˚

ø 51,2

0,0...0,4

1,5...2

2,9

0,0...0,4

150...500

5...10

2,9...6

100 %

VEGAPULS 42

Радарные датчики для измерения в волно-
водах и отводных трубах используются с
размерами фланца DN 50, DN 80, DN 100 и
DN 150. Радарный датчик с фланцем
DN 50 лишь в соединении с измерительной
трубой является функциональной измери-
тельной системой.
Слева изображено конструктивное устрой-
ство измерительной трубы (волноводной или
отводной трубы) на примере датчика с
фланцем DN 50.
Измерительная труба должна быть внутри
гладкой (средняя глубина микронеровностей
Rz Ј 30). Используйте в качестве измери-
тельной трубы цельнотянутую или с про-
дольным сварным швом трубу из
высококачественной стали. Удлиняйте изме-
рительную трубу на необходимую длину с
помощью предварительно приваренного
фланца или соединительной муфты. Обра-
тите внимание, чтобы при сварке внутри
трубы не появлялись выступы или окалина.
Зафиксируйте трубу и фланец перед сваркой
так, чтобы их внутренние стороны были
соосны и точно совпали.
Не проваривайте стенку трубы. Измери-
тельная труба должна оставаться внутри с
гладкими стенками. При непреднамеренном
попадании сварки внутрь Вы должны возник-
шие на внутренней стороне неровности и
наплавленный металл чисто удалить и
отполировать, так как иначе это вызовет
сильный эхо-сигнал и способствует отложе-
нию заполняемого материала.

Далее Вы видите конструктивное построе-
ние измерительной трубы на примере радар-
ного датчика с фланцем DN 100.
Радарные датчики с фланцами DN 80, DN
100 и DN 150 снабжены рупорной антенной. В
этом случае со стороны датчика Вы можете
использовать вместо торцового фланца
также плоский, приваренный к трубе,
фланец.
При колеблющемся заполняемом материале
закрепите измерительную трубу на дне
резервуара. Предусмотрите при длинной
измерительной трубе дополнительные про-
межуточные крепления.

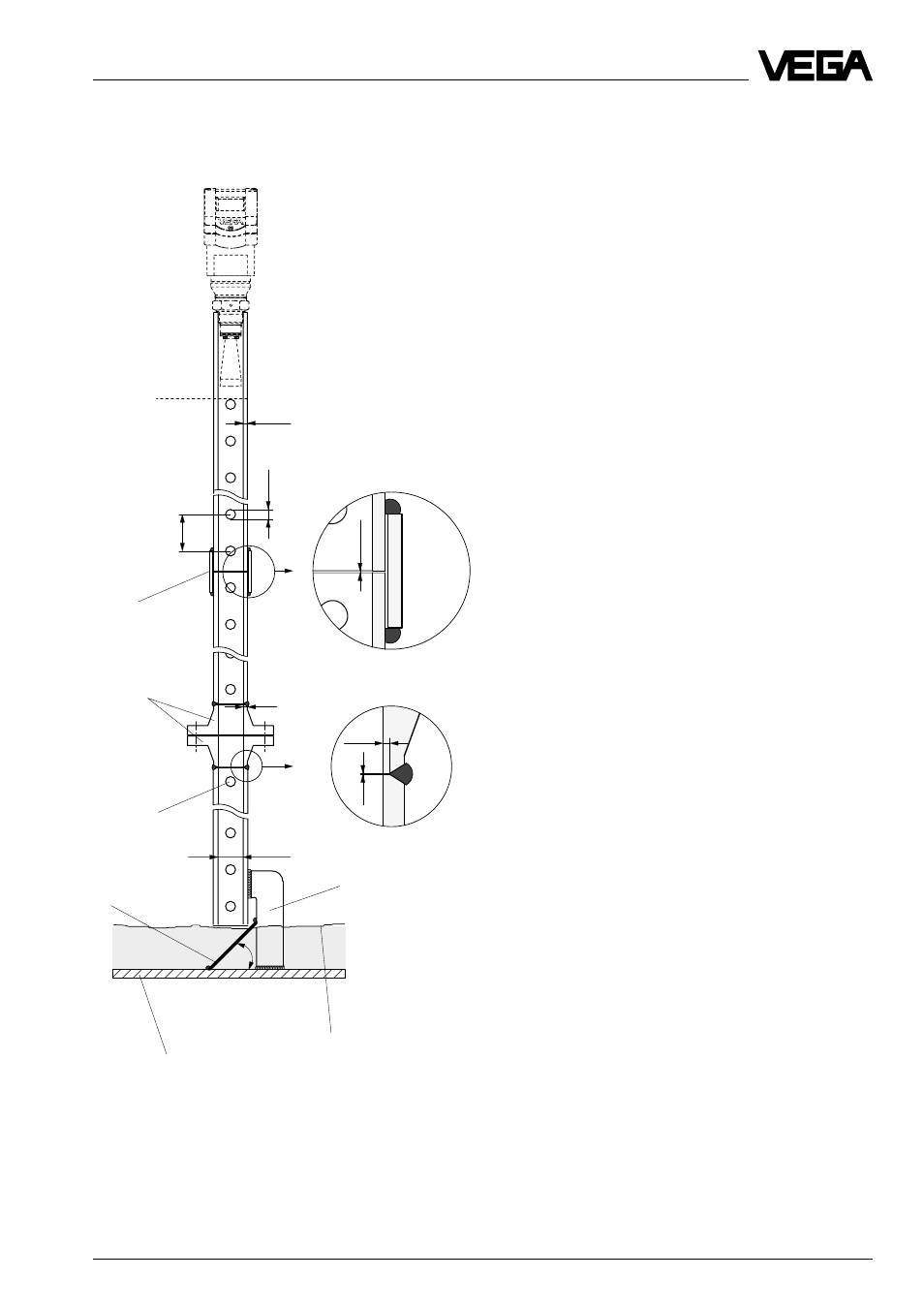

Пояснения конструкции опуска

G 1

1

/

2

A резьбовая

антенна

Сварка соедини-
тельной муфты

Сварка торцового
фланца

Крепление измери-
тельной трубы

Min. измеряемый
уровень (0 %)

Основание резер-
вуара

Экран

Зачищенные
отверстия

Приваренные
торцовые
фланцы

Соедини-
тельная
муфта
