12 VEGAPULS 42, 44 und 45 – 4 … 20 mA
Описание прибора
2
2
4 ...20 mA
VEGAPULS 42
VEGAPULS 44

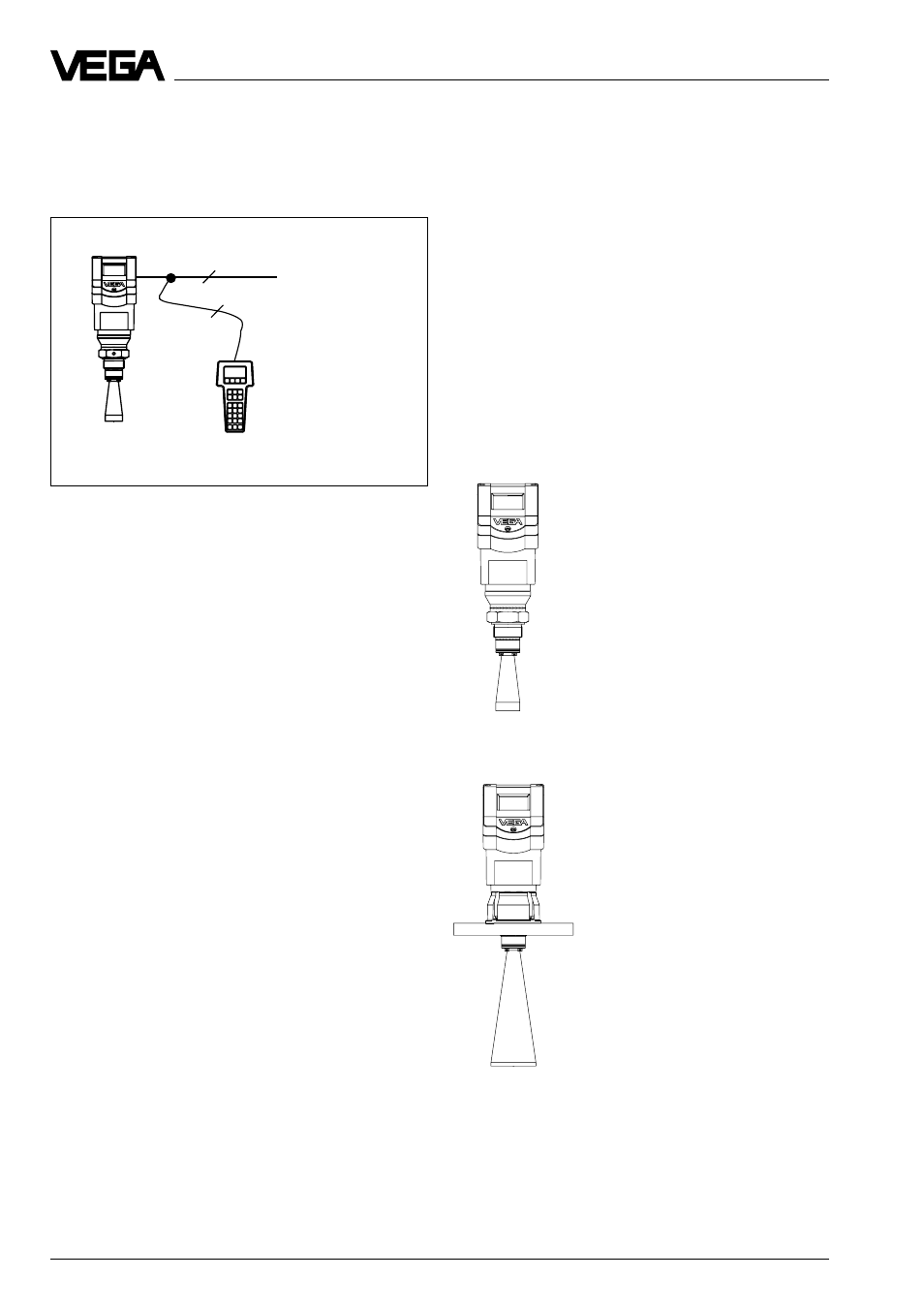

Для настройки карманная HART® - ЭВМ
подсоединяется в любом месте 4 … 20 мA
сигнальной линии или в специальные гнезда
датчика.
Карманная HART ® - ЭВМ, подключенная к
линии сигнала 4 … 20 мA
1.4Антенны
Глазом радарного датчика является его
антенна. Форма антенны не позволяет, одна-
ко, неискушенному наблюдателю предполо-
жить, как точно геометрическая форма
антенны должна соответствовать физичес-
ким свойствам электромагнитного поля.
Форма является решающей для фокусировки
и, таким образом, для чувствительности,
подобно чувствительности направленного
микрофона.
Для различных целей применения и требова-
ний процесса имеются четыре системы
антенн.
Рупорные антенны
Рупорные антенны фоку-
сируют радарные сигна-
лы особенно хорошо.
Изготовленные из 1.4435
(V4A) или Hastelloy С22
они очень надежны, фи-
зически и химически
устойчивы. Они предназ-
начены для давления до
4,0 МПа и температуры
среды до 150°C.
Диаметр рупора опреде-
ляет фокусирование
радарных сигналов. С
увеличением диаметра
рупора (40, 48, 75, 95 мм)
увеличивается коэффи-
циент усиления ан-тенны.
Коэффициент уси-ления
антенны характеризует
соотношение излучаемой
энергии и принимаемой
энергии эха.
