40 VEGAPULS 42, 44 und 45 – 4 … 20 mA
100 %
0 %
> 300 mm
Монтаж и установка
Типовой
шильдик
75 %
0 %
100 %
> 300 mm
100 %
0 %
> 300 mm
300 ... 800 mm
Типовой
шильдик
Учитывайте также необходимость отвер-
стия для вентиляции вверху волновода,
которое должно быть размещено на одной
оси с типовым щильдиком.

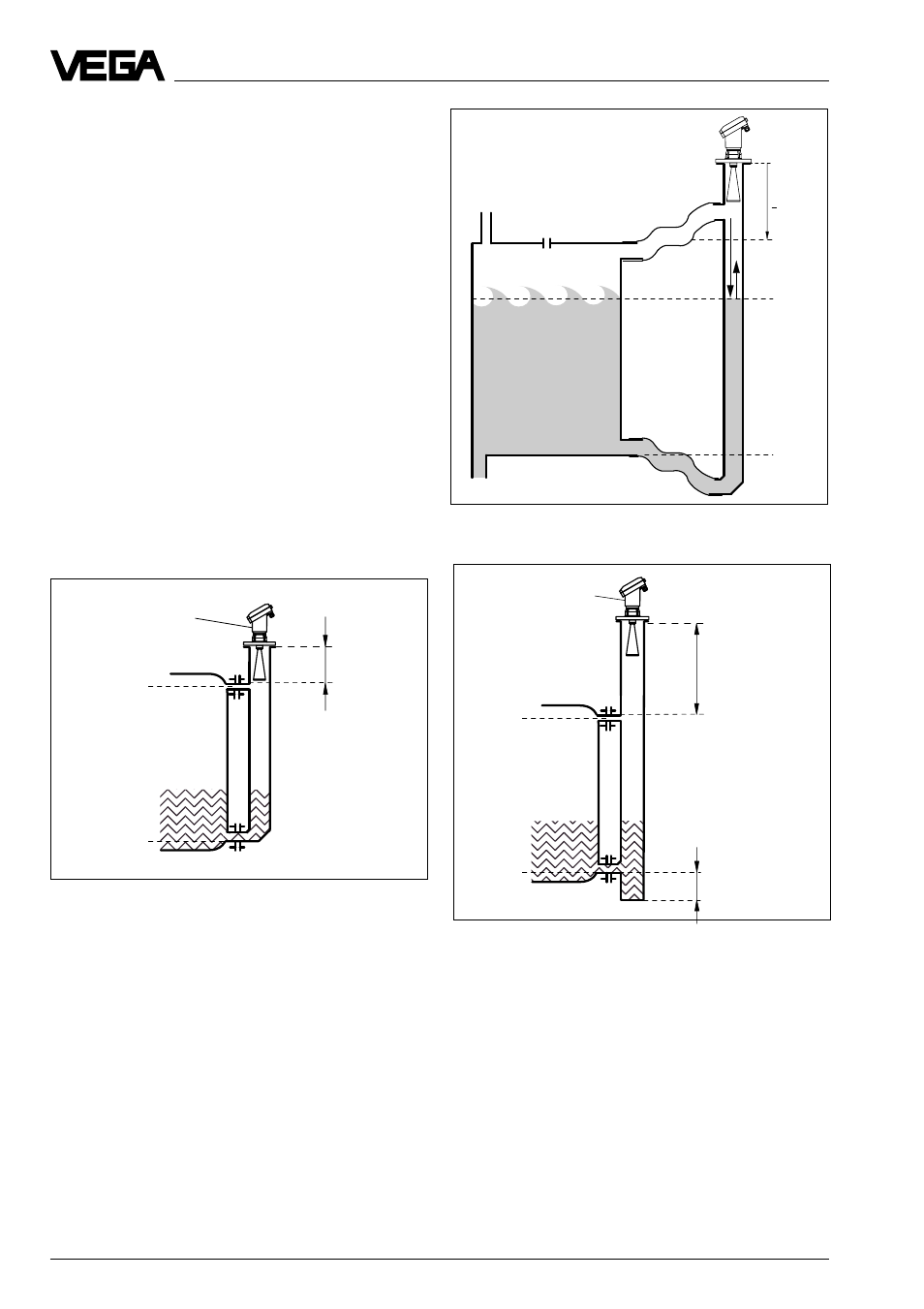

Как альтернатива к волноводной трубе в
резервуаре, возможна установка трубчатых
антенн вне резервуара на отводной трубе.
Волноводная труба должна в принципе всегда
выполняться из металла. У труб из пластика
в любом случае должна быть предусмотрена
замкнутая проводящая обмотка. У
металлических труб с пластмассовым
внутренним покрытием удостовертесь, что
толщина покрытия минимальна (примерно
2 … 4 мм). Установите датчик так, чтобы
шильдик размещался на одной оси с отвер-
стиями трубы или отверстиями
подсоединения трубы. Такая ориентация
поляризации радарных сигналов позволя-
ет осуществлять достаточно стабильные
измерения.
Когда датчик установлен на отводной
трубе, он должен быть расположен на
300 мм выше максимально возможного
уровня заполнения.
У заполняемых материалов с маленькой
величиной диэлектрической постоянной (<4)
отводная труба должна быть значительно
длиннее минимального уровня заполнения.
Заполняемые материалы с малой величиной
диэлектрической постоянной частично про-
низываются радарными сигналами, так что
при почти пустой отводной трубе дно трубы
может отражать более четкое эхо, чем за-
полняемый материал. Благодаря удлинению
нижней части трубы, при минимальном уров-
не заполнения в трубе всегда остается дос-
таточное количество жидкости.
Отводная труба в виде трубы с фланцами
Удаленная отводная труба на резервуаре с
сильными колебаниями заполняемого материа-
ла
Отводная труба в виде трубы с фланцами
