VEGAPULS 42, 44 und 45 – 4 … 20 mA
Монтаж и установка
Базовая
плоскость
Базовая
плоскость
1
/
2
радиуса
резервуара
£ 250 mm
£ 140 m
Базовая
плоскость
Середина
резервуара
или ось
симметрии

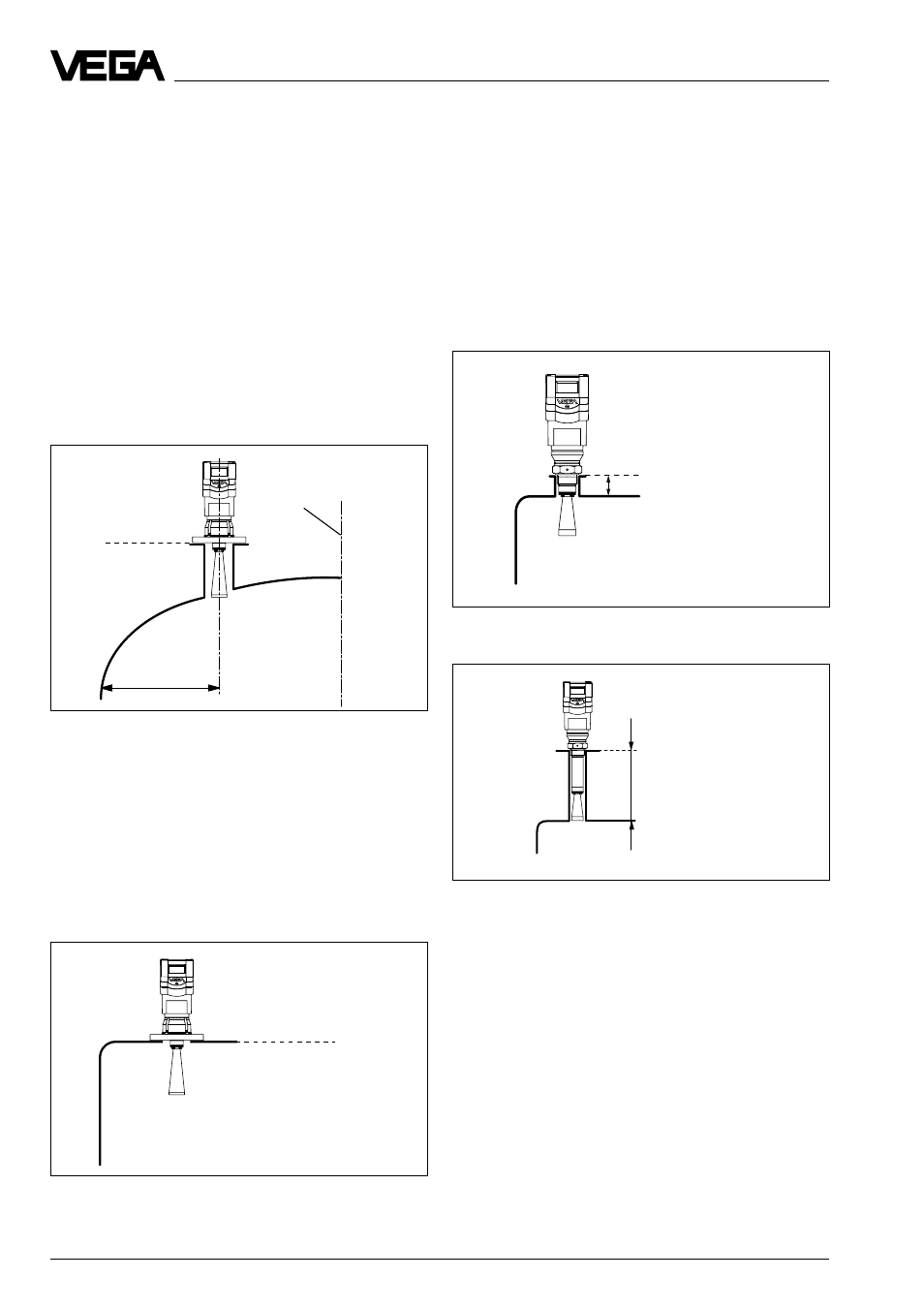

Монтируйте прибор на круглой крыше ре-
зервуара не в середине крыши или близко к
наружной стенке резервуара, а примерно на
удалении 1/2 радиуса резервуара от
середины или от наружной стенки резервуа-
ра. Круглые крыши резервуаров влияют на
радарные сигналы как параболическое зерка-
ло. Если радарный датчик находится в
самом центре этой параболической крыши
резервуара, то он особенно сильно восприни-
мает все ложные эхо-сигналы. Поэтому
обратите внимание на монтаж вне этой
центральной точки, Вы избежите, таким
образом, усиленного параболой ложного эхо-
сигнала.
Рупорная антенна непосредственно на
крыше резервуара
Если прочность резервуара допускает (учи-
тывая вес датчика), то монтаж непосред-
ственно на плоской крыше резервуара явля-
ется хорошим и благоприятным решением.
Базовой плоскостью в данном случае явля-
ется поверхность резервуара.
Резьбовая антенна используется особенно
на маленьких резервуарах. Антенна подходит
для самых маленьких отверстий резервуара
со щтуцером 1
1
/
2
“. При этом щтуцер не
должен быть длиннее, чем 140 мм (при
использовании более длинной антенны - не
длиннее, чем 250 мм).
Резьбовая антенна на трубчатом щтуцере
Резьбовая антенна
Монтаж на выпуклой поверхности резервуара
Монтаж непосредственно на плоской крыше
резервуара
Резьбовая антенна на щтуцере 1
1
/
2
“
Резьбовая антенна с удлинением антенны на
трубчатом щтуцере
