76 VEGAPULS 42, 44 und 45 – 4 … 20 mA
2
4
4 ... 20 mA
- + ESC
OK
Tank 1
m (d)
12.345
- + ESC
OK
Tank 1
m (d)
12.345
Запуск в работу
6.3 Настройка регулировочным
модулем MINICOM

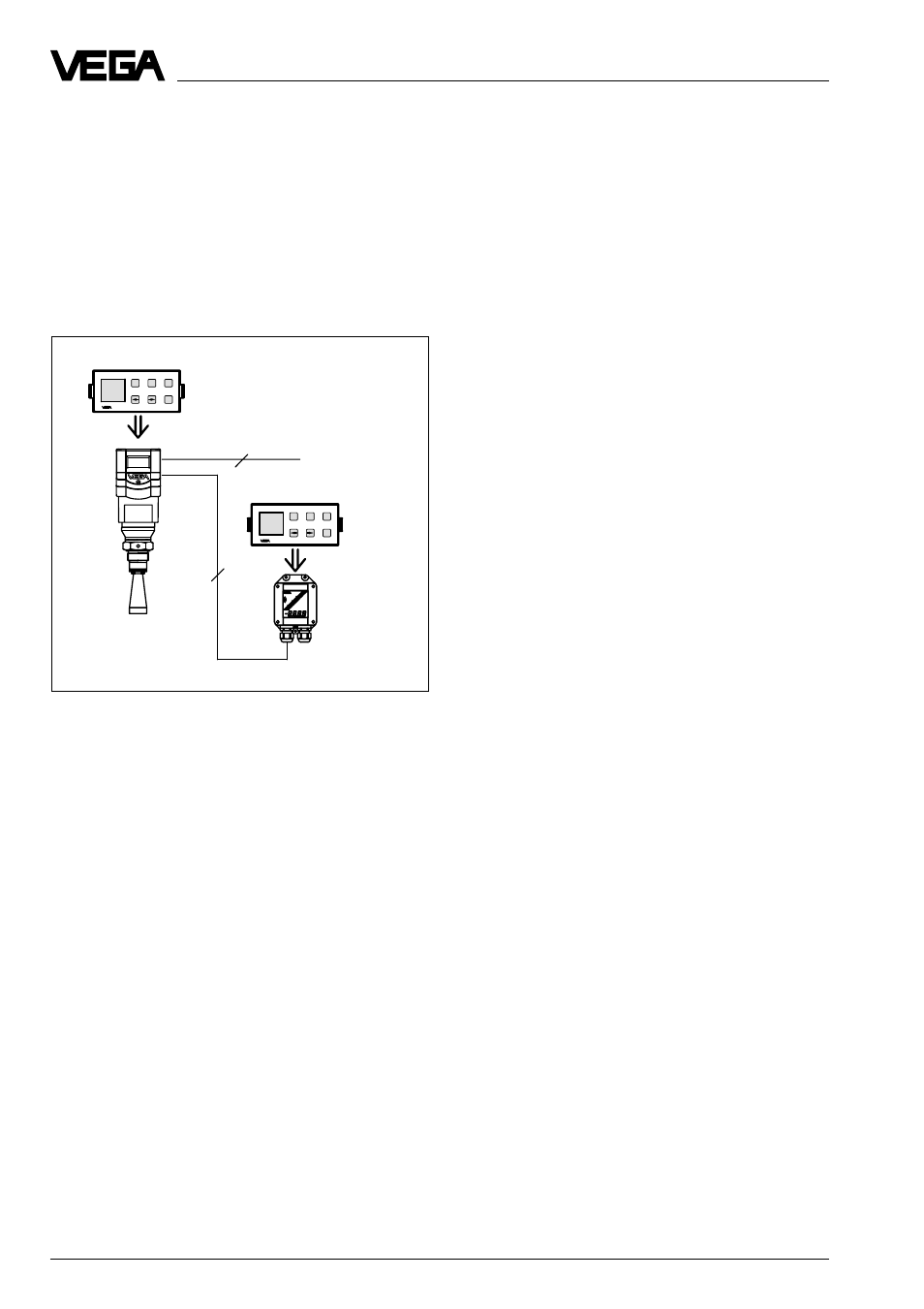

Точно также как с ПЭВМ, датчик может
настраиваться маленьким съемным регули-
ровочным модулем MINICOM. Для этого
регулировочный модуль подключается к
датчику или к внешнему индикаторному
устройству (варианты).
При настройке регулировочным модулем
также используются все варианты настрой-
ки, как и с ПЭВМ обслуживающей програм-
мой VVO. Настройка с MINICOM отличается
только способом, но не функциональностью.
Здесь не используется ввод данных
собственной линеаризованной кривой.
Вы осуществляете все шаги по настройке с
помощью 6 кнопок регулировочного модуля.
Маленький дисплей показывает Вам наряду
с измеряемой величиной короткие сообще-
ния о пунктах меню и о числовом значении
параметров меню.
Количество информации маленького дисп-
лея, однако, не сравнимо с обслуживающей
программой VVO, но Вы легко сориентируе-
тесь и сможете быстро проводить настройку
непосредственно маленьким MINICOM.
Коды ошибок:
E013
Отсутствует значение измерения
- датчик в фазе запуска
- потеря полезного эха
E017 Интервал регулировки слишком
маленький
E036 Сбой в программе датчика
- датчик должен быть заново
запрограммирован (сервис)
- сообщение об ошибке появляет-
ся также непосредственно во
время программирования
Е040 Ошибка аппаратуры, дефект дат-
чика
Этапы настройки
На стр. 80 и 81 Вы найдете комплексный
план меню регулировочного модуля MINI-
COM.
Запускайте датчик в работу в следующей
последовательности:
1. Измерение в опуске (осуществляется
только тогда, когда Вы измеряете в опуске)
2. Рабочий диапазон
3. Настройка
4. Определение измеряемой величины
5. Условия измерения
6. Запоминание ложного эхо-сигнала (необхо-
димо только тогда, когда в процессе
работы выявляются ошибки измерения)
7. Индикация полезного и шумового уровня
8. Выходы
Ниже Вы найдете короткие пояснения к
пунктам запуска 1…8.
1. Измерение в опуске
Ввод данных необходим лишь тогда, когда
датчик монтируется на опуск (волновод или
отводная труба).
При измерении в опуске Вы измеряете с
помощью измерительной рулетки расстоя-
ние и корректируете показатель измеряемой
величины (которая может отклоняться на
несколько процентов от измеренного
значения) в соответствии с этим измерени-
ем.
Этим вводится поправка времени прохожде-
ния радарного сигнала в трубе и затем
выдается точный уровень заполнения в
опуске (измерительной трубе).
