Типы и варианты
1)
VEGADIS 50
пассивный
2)
PLC ( активный) 3)

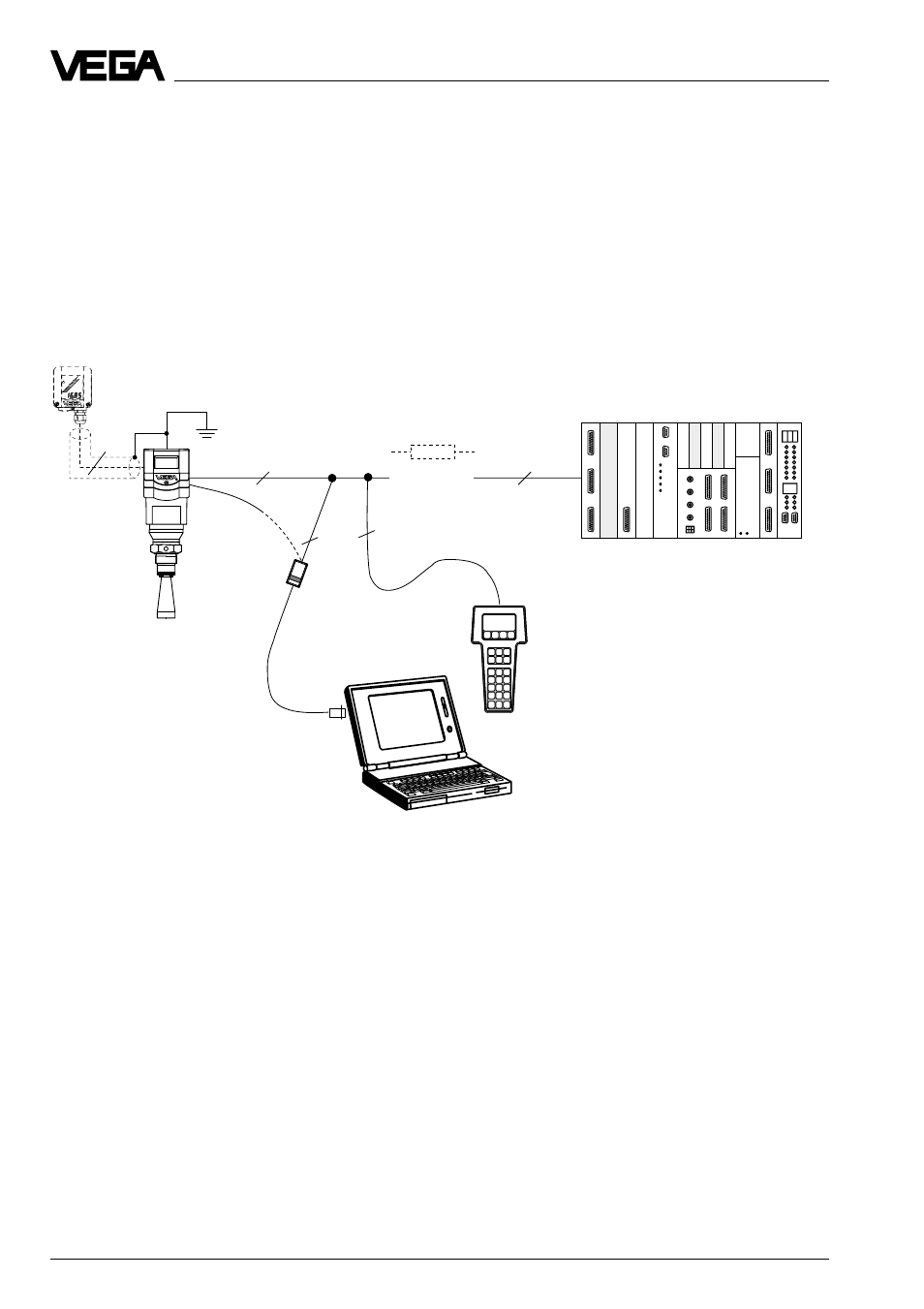

Измерительная система с VEGAPULS 42 или 44 с активным PLC
• Двухпроводная схема, питание от активного PLC.
• Выходной сигнал 4…20 мА (пассивный).
• Индикатор измеряемой величины, встроенный в датчик.
• Вариант внешнего индикаторного устройства (монтируется на расстоянии до 25 м от
датчика в Ех - зоне).
• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем (вставляется в
датчик или во внешнее индикаторное устройство).
1) Если сопротивление системы формирования
сигнала, подключенной к 4…20 мА
выходному сигналу меньше чем 250 Ом, то на
время настройки нужно подключить
резистор, чтобы получить сопротивление в
250 Ом.
Цифровой регулировочный сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подклю-ченной системы
формирования сигнала, так что цифровое
соединение с ПЭВМ было бы не
гарантировано.
2) 4…20 мА пассивный означает, что датчик
потребляет в зависимости от уровня
заполнения ток в диапазоне 4…20 мА.
Датчик ведет себя электрически как
переменное сопротивление (потребитель)
для PLC.
3) Активный означает, что PLC как источник
напряжения снабжает пассивный датчик.
