2 измерение жидкостей, Фланцевые антенны, Монтаж и установка – Инструкция по эксплуатации VEGA VEGAPULS 45 4 … 20 mA; HART compact sensor
Страница 37: Dn 80
VEGAPULS 42, 44 und 45 – 4 … 20 mA
37
< 135 mm (DN 50)
< 210 mm (DN 80)
< 310 mm (DN 100, DN 150)
< 135 … 310 mm
(250 … 425 mm)
Измеряемое
расстояние
Монтаж и установка
20˚
10˚
20 m
0 m
3,0
1,7
3,0
1,7
0
m
100%
50%
Базовая
область
20 m
0 m
2,5
1,3
2,5
1,3
0
50%
m
14˚
8˚
100%
VEGAPULS 44 с
рупором 75мм
Измеряемое
расстояние
VEGAPULS 44 с
рупором 95мм
Середина
резервуара
или ось
симметрии
4.2 Измерение жидкостей
Фланцевые антенны
Рупорная антенна на DIN-патрубке
В большинстве случаев монтаж радарного
датчика производится на коротком DIN-
патрубке. Базовой плоскостью для измере-
ния является нижняя сторона приборного
фланца. Антенна должна всегда выступать
из патрубка.
При более длинном DIN-патрубке обратите
внимание на то, чтобы рупорная антенна
выступала из штуцера.
При монтаже на выпуклых крышах резервуа-
ров длина антенны также должна соответ-
ствовать по меньшей мере самому длинному
щтуцеру.

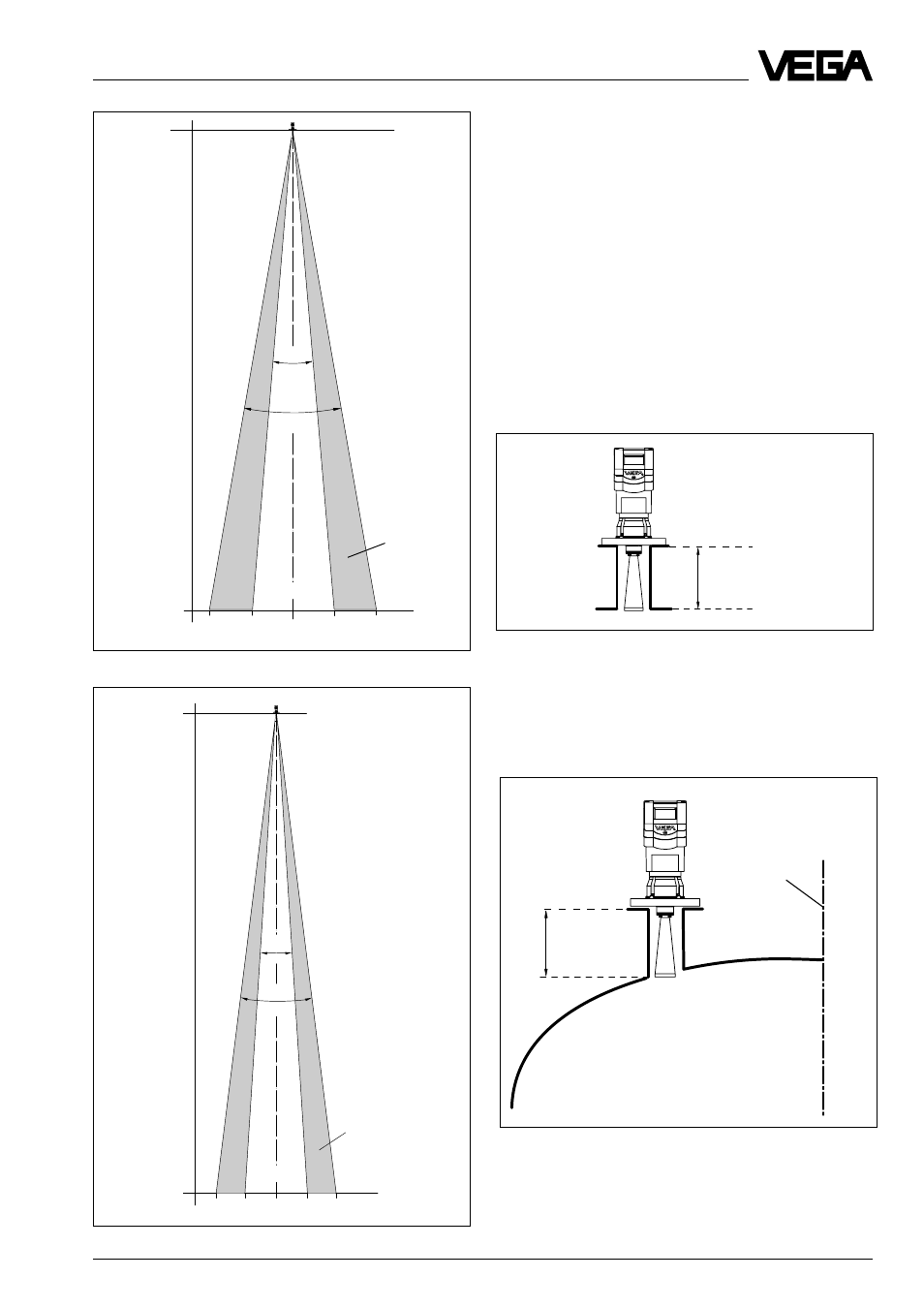

Конус излучения фланцевой антенны
DN 80
Конус излучения фланцевой антенны DN 100 и 150
Монтаж на длинном DIN-патрубке
Монтаж на выпуклой крыше, max. длина
щтуцера зависит от размера фланца и, в
случае необходимости, от удлинения антенны
(см."3.3 Размеры“).
