VEGAPULS 42, 44 und 45 – 4 … 20 mA
13
Описание прибора
Трубчатая антенна
Трубчатая антенна на
волноводе или отводной
трубе образуется в соеди-
нении с измерительной
трубой (которая может
быть также изогнутой).
Измерительная труба
представляет собой волно-
вод для сигналов радара.
Время прохождения радар-
ного сигнала изменяется в
трубе и зависит от диа-
метра трубы.
Поэтому датчику должен
быть сообщен внутренний
диаметр трубы, чтобы он
мог учитывать изменение
времени прохождения
сигнала и в дальнейшем
выдавать точные сигналы
уровня заполнения.
Трубчатые антенны ис-
пользуются особенно при
сильном волнении или
низкой диэлектрической
проницаемости измеряе-
мой среды.
Эти антенны характеризу-
ются особенно хорошим
коэффициентом усиления. Благодаря
этому даже у заполняемых материалов с
очень плохими свойствами отражения
достигается очень хорошая надежность
измерения.

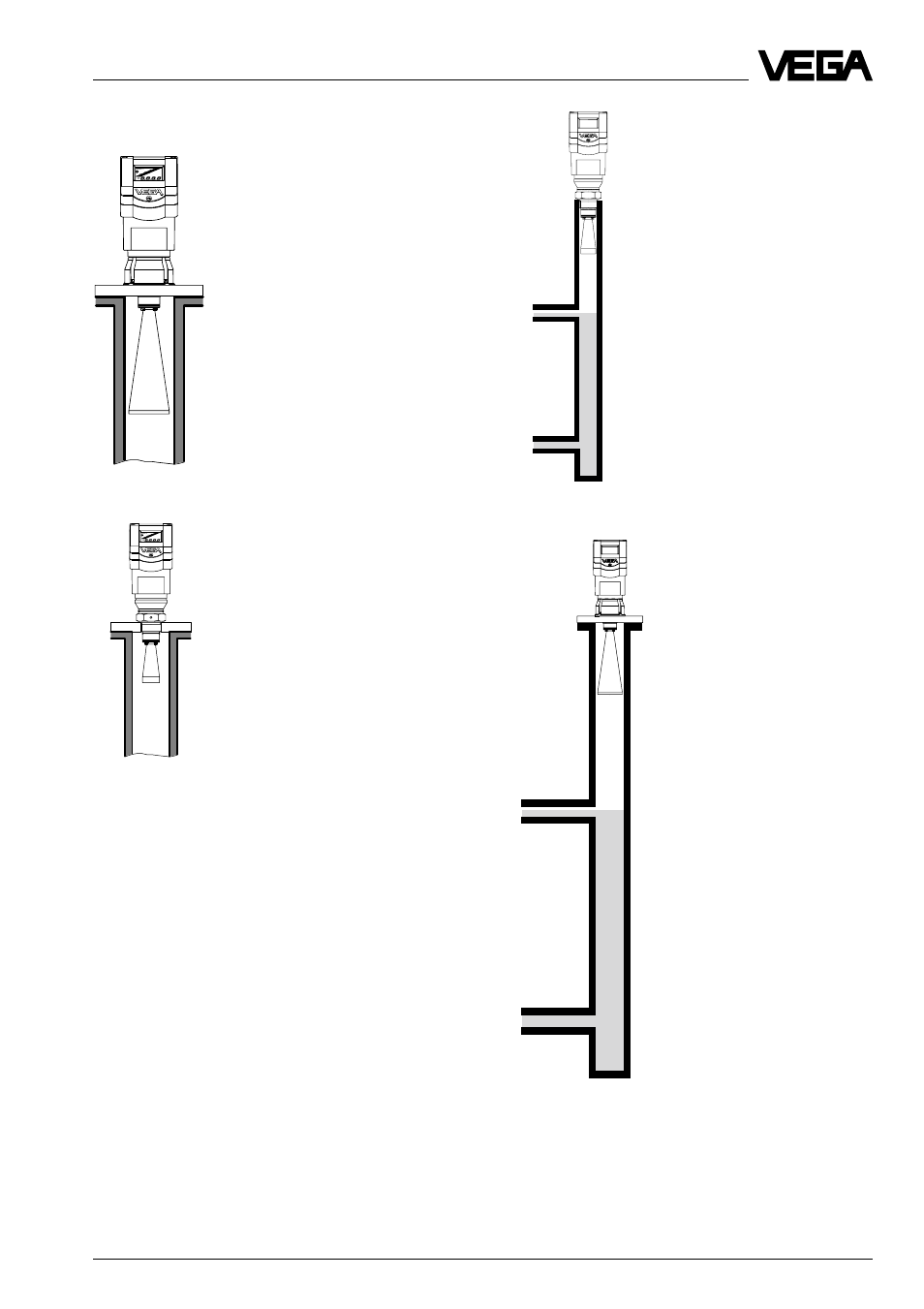

VEGAPULS 42 на отводной
трубе
VEGAPULS 44 на отводной
трубе
