VEGAPULS 42, 44 und 45 – 4 … 20 mA 21
2
4 … 20 mA
2
2
4
- +
Типы и варианты
( активный)
2)
VEGA-
CONNECT 2
VEGADIS 50
1)
PLC (активный) 3)
Ех-
область Не Ех-область
Карманная
HART
® -ЭВМ
Зона 0
или
зона 1
EEx ia

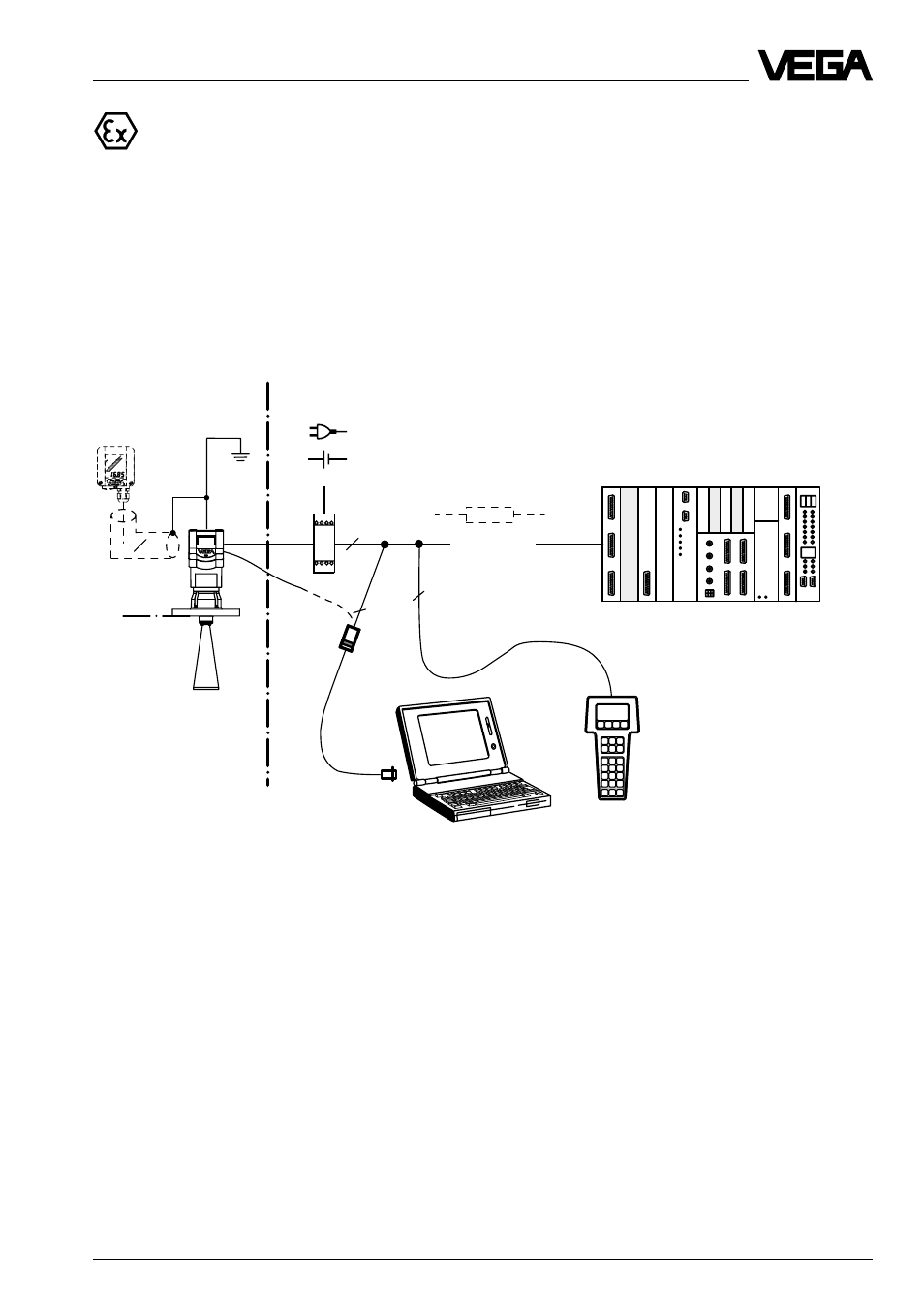

Измерительная система с VEGAPULS 42 или 44 подключенным через
разделитель питания (Smart- Transmitter) к пассивному PLC
• Двухпроводная схема (loop powered), искрозащищенное ia-питание через сигнальный
провод от разделителя питания, для работы датчика в Ех- Zone 1 или в Ех- Zone 0.
• Выходной сигнал датчика 4…20 мА пассивный.
• Выходной сигнал разделителя питания 4…20 мА активный.
• Вариант внешнего индикаторного устройства с аналоговым и цифровым индикатором
(монтируемый на расстоянии до 25 м от датчика).
• Настройка с ПЭВМ, карманной HART®- ЭВМ или регулировочным модулем MINICOM
(вставляется в датчик или во внешнее индикаторное устройство VEGADIS 50).
Разделитель питания (напр.
VEGATRENN 149 Ex, см. 3.2
“Сертификация“)
1) Если сопротивление системы формирования
сигнала, подключенной к 4…20 мА
выходному сигналу меньше чем 250 Ом, то на
время настройки нужно подключить
резистор, чтобы получить сопротивление в
250 Ом.
Цифровой регулировочный сигнал был бы
сильно ослаблен или коротко замкнут из-за
слишком маленького входного
сопротивления подключенной системы
формирования сигнала, так что цифровое
соединение с ПЭВМ было бы не
гарантировано.
2) 4…20 мА активный означает, что
разделитель питания выдает в зависимости
от уровня наполнения ток 4…20 мА
(источник). Разделитель питания
представляет собой с электрической точки
зрения по отношению к системе
формирования сигнала источник тока.
3) 4…20 мА пассивный означает, что PLC
потребляет в зависимости от уровня
заполнения ток в диапазоне 4…20 мА.
PLC ведет себя электрически как
переменное сопротивление (потребитель).
