VEGAPULS 42, 44 und 45 – 4 … 20 mA
69
0 m
100 %
при 1,27 m
1,463 m (95,79 %)
Messspanne
4,58 m
(100 %)
4,387 m
(95,79 %)
0 % bei 5,85 m
Запуск в работу
Свободно программируемые линеаризи-
рованные кривые
• Для того, чтобы задать собственную гео-
метрию резервуара или свободно програм-
мируемую кривую заполнения, нажмите на
кнопку выбора “Frei programmierbare
Linearisierungskurve“
• Нажмите на “Editiren”.
Свободно программируемая линеаризирован-
ная кривая образуется опорными точками,
так называемыми парами значений. Пара
значений состоит из “Linearisiert” и
“Prozentwert“. Процентное значение указыва-
ет значение настроенного интервала
измерения в процентах. Линеаризация указы-
вает процентный объем резервуара при
определенном процентном значении уровня
заполнения.

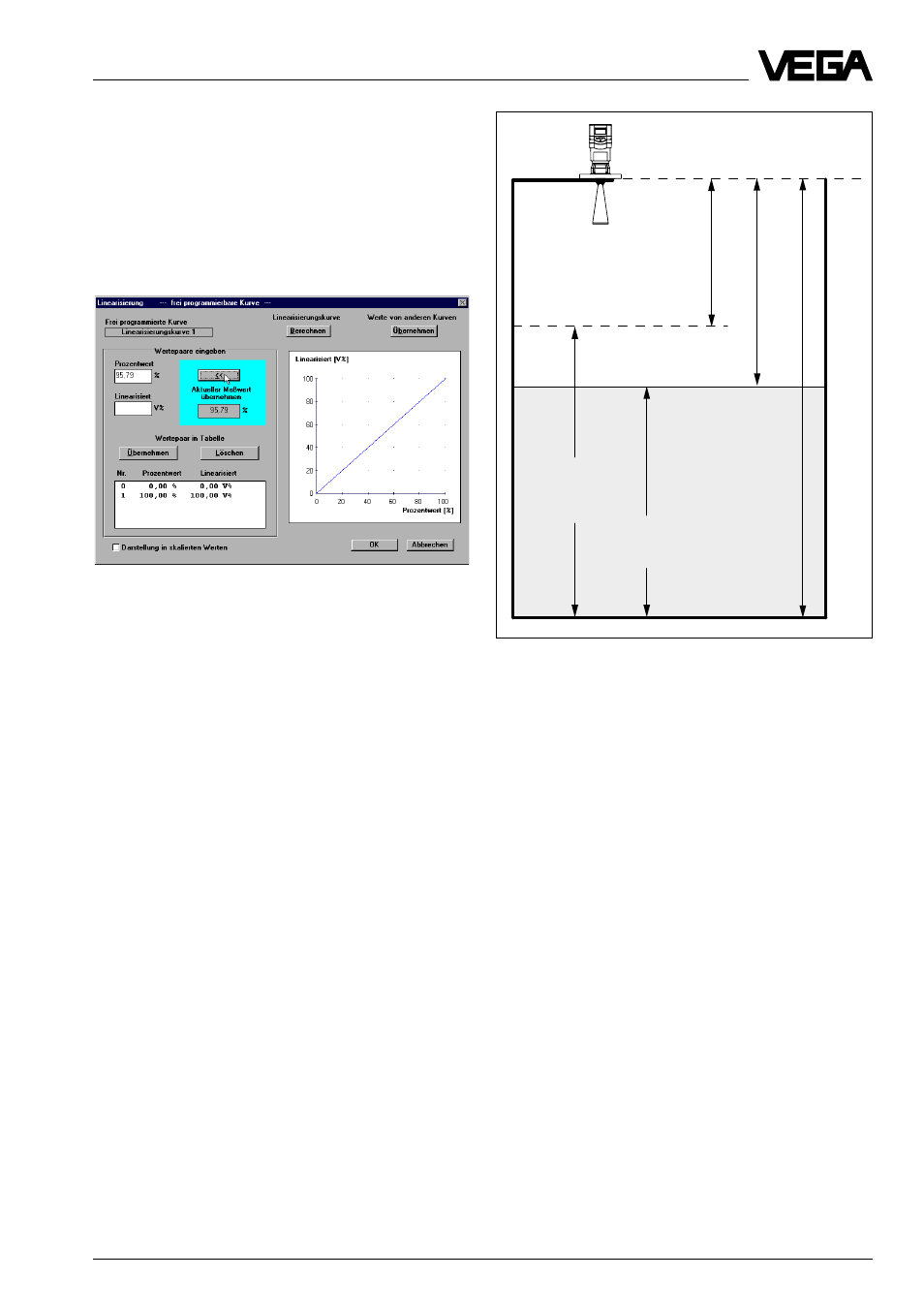

В поле “Aktuellen meЯwert ubernehmen” Вам
будет показан действительный уровень
заполнения в процентах от установленного
интервала измерения. Интервал измерения
Вы настроили при регулировке min./max. В
нашем примере интервал измерения состав-
ляет 4,58 м и находится в диапазоне от 5,85
м (пусто) до 1,27 м (полно), см. рисунок.
Дистанция измерения 5,85 м соответствует,
таким образом, 0 % уровню заполнения.
Дистанция измерения 1,27 м соответствует,
таким образом, 100 % уровню заполнения.
Интервал измерения составляет 4, 58 м (5,85
м – 1,27 м = 4,58 м).
Процентное значение в 95,79 % означает,
что от настроенного интервала измерения
(4,58 м) достигнуто только 4,387 м:
4,58 • 0,9579 = 4,387 м.
Дистанция (расстояние до заполняемого
материала), которое выдает датчик, если Вы
выбрали как выдаваемую величину
„Distanz“, составляет:
5,85 – (4,58 • 0,9579) = 1,463 м.
Если Вам неизвестны опорные точки или
пары значений вашего резервуара, то резер-
вуар нужно промерить в литрах или рассчи-
тать с помощью программы расчета
резервуаров VVO.
Определение линеаризированной кривой
заполнением
В характеристической кривой следующего
рисунка Вы увидите четыре опорных точки
или пары значений. Между опорными точка-
ми всегда линейная интерполяция. Резервуар
в примере состоит из трех цилиндрических
сегментов различной высоты и различного
диаметра. Средний сегмент имеет явно
меньший диаметр.
• Установите опцию “Darstellung in
skalierten Werten“, для того, чтобы полу-
чить на оси Y установленную единицу
измерения (слева внизу в окне меню).
