Запуск в работу

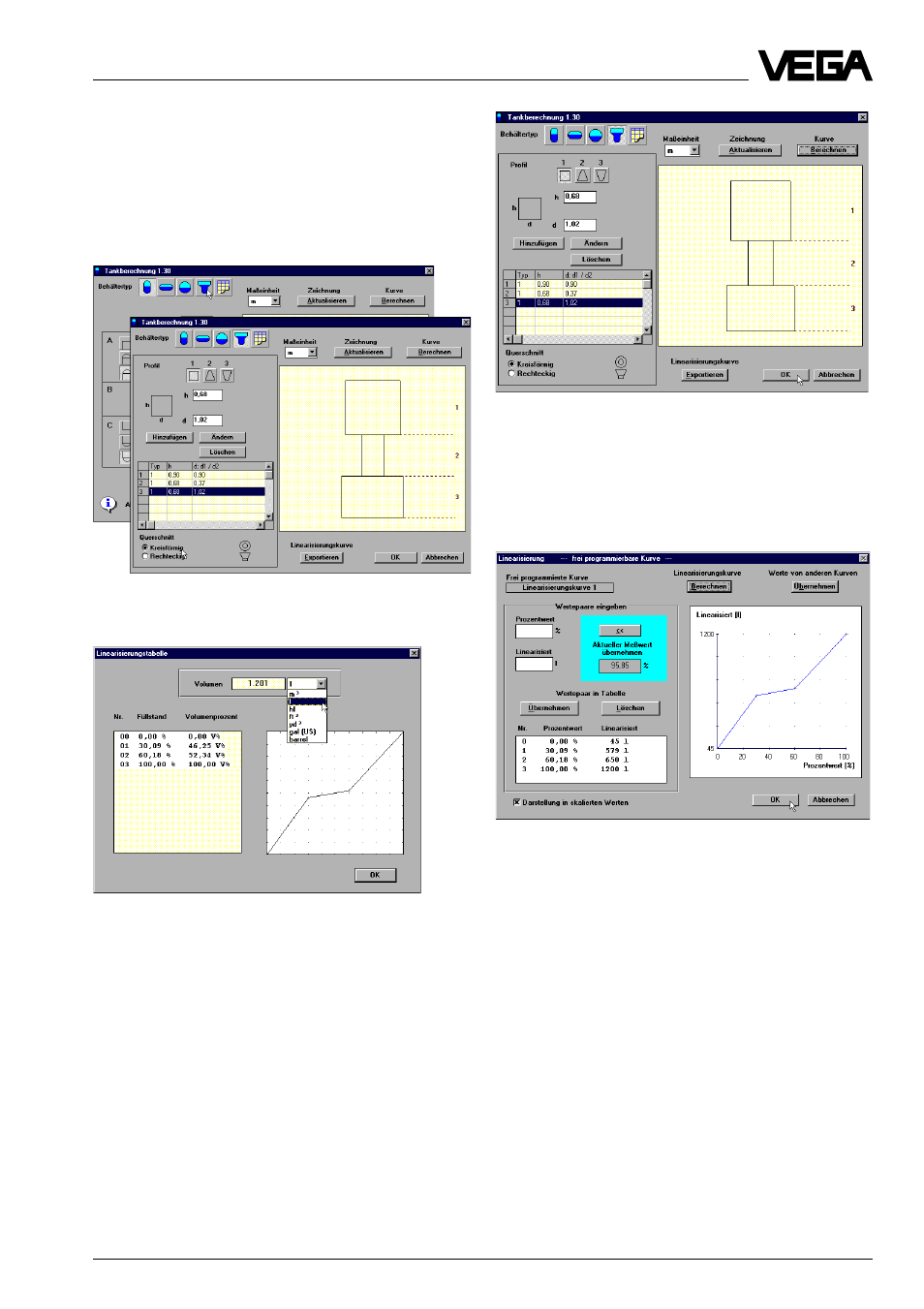

• Нажмите на "beliebige Tankform“ и выбе-
рите три круглых сегмента резервуара с
размерами 0,9 м • 0,9 м (высота на
диаметр), 0,68 м • 0,37 м и 0,68 м • 1,02 м
(это форма резервуара соответствует
форме резервуара из примера расчета в
литрах).
• Нажмите на “Berechnen“.
После короткого времени расчета индициру-
ется уровень заполнения в процентах от
интервала измерения и соответствующие
проценты объема. Рассчитанная кривая
выдает это соотношение в виде диаграммы.
• Покиньте таблицу линеаризации, нажав
“OK”.
Вы опять находитесь в окне меню
“Tankberechnung“.
• Нажмите “OK”. Этим Вы запоминаете
расчет резервуара.
Вы опять находитесь в окне меню
“Linearisierung --frei programmierbare
Kurve - -“, Процентное значение объема к
процентному значению высоты заполнения
индицируется в шкалированных значениях
(на примере в литрах), если вы их нажмете
внизу слева в окне меню.
Расчет лежащего цилиндрического резер-
вуара
• Нажмите в окне меню “Linearisierung -- frei
programmierbare Kurve - -“ на “Berechnen“,
и в окне меню “Tankberechnung“ на символ
лежащего цилиндрического резервуара.
