VEGAPULS 42, 44 und 45 – 4 … 20 mA
Запуск в работу
• Выберите "
Maßeinheit“ (единицу измере-
ния), которая должна быть использована
при вводе данных размеров резервуара,
например, мм.
Проследим ввод данных лежащего цилиндри-
ческого резервуара, наклоненного на 3
0
, с
длиной цилиндра 10000 мм, диаметром 5000
мм. Цилиндрический резервуар имеет на
правом конце сферическую форму 1500 мм,
а на левом конце плоскую форму.

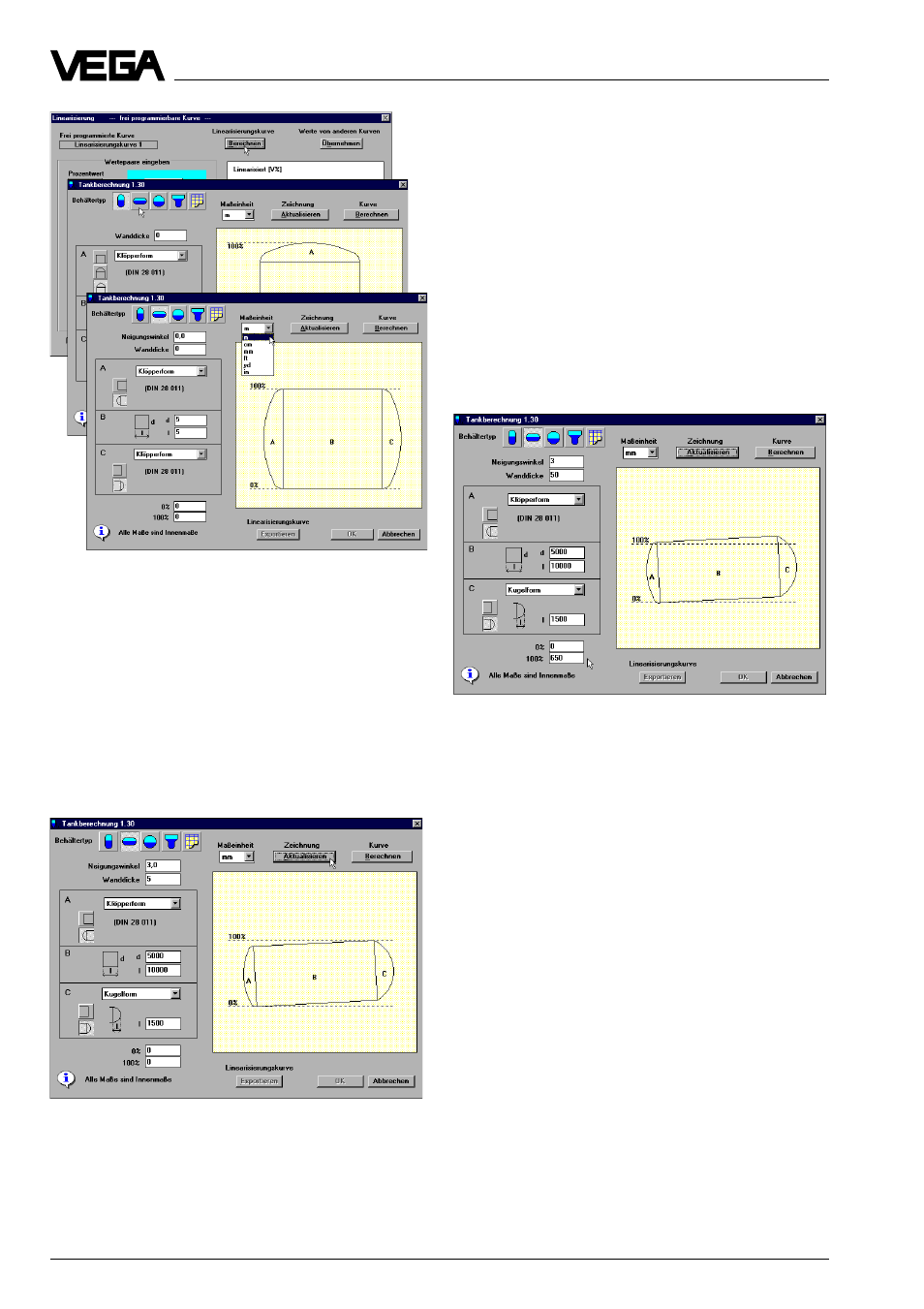

Слева внизу в окне меню “Tankberechnung“
имеется указание “alle Maße sind Innen-
maße” (все размеры являются внутренни-
ми).
Ввод данных толщины стенки необходим для
расчета дна, так как его математический
расчет основывается на наружных
размерах.
Программа расчета рассчитывает на основе
внутренних размеров резервуара его объем.
Над указанием “Alle Maße sind Innenmaße”
находятся два поля ввода данных с числами
процентов 0 % и 100 %. Здесь Вы можете
переместить линию 100 % или линию 0 %. В
примере линия 100 % заполнения находится
на расстоянии 650 мм от верхнего края ре-
зервуара (внутри).
• Нажмите на “Berechnen”.
После короткого времени расчета Вы получи-
те рассчитанную таблицу линеаризации. С
помощью 32 опорных точек выдается
функция объема резервуара в зависимости
от степени высоты заполнения. Резервуар в
примере имеет на линии 100 % заполнение в
216561 литр или 216,6 м
3
. Вы можете также
получить значение объема в баррелях,
галлонах, кубических ярдах или кубических
футах.
